| 为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年1月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1 发明专利名称：一种雨水收集再利用综合体申请号：CN202310723824.0 公开号：CN117051947B 授权公告日：2024.01.26 专利权人：湖北工业大学 本申请提供了一种雨水收集再利用综合体，涉及雨水收集领域。其包括：埋设于土层内的储水箱，土层上方设置有雾化机构，且雾化机构与储水箱连接，雾化机构与控制器连接；土层包括：植被层、种植土层、人工填料层、透水管层和砾石层，储水箱埋设于砾石层内，且植被层、种植土层、人工填料层和透水管层依次远离储水箱排布，人工填料层与透水管层之间设置有透水土工布，雾化组件设置于植被层的上方。本申请具有能够雨水进行利用的效果。

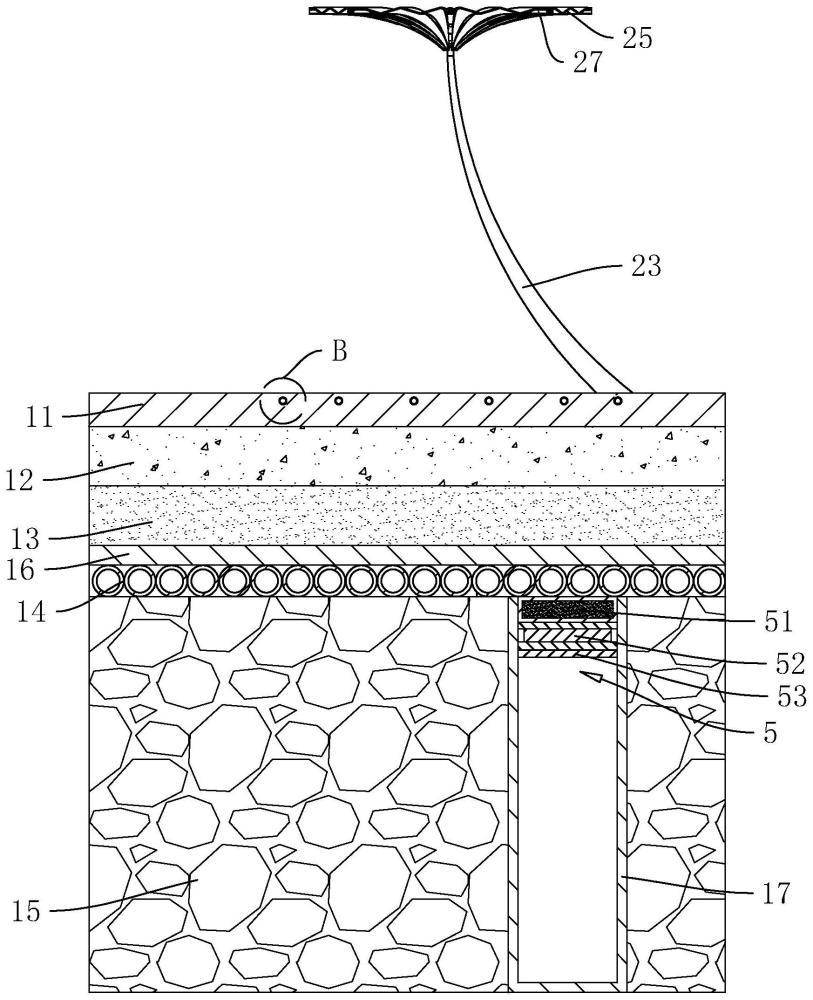

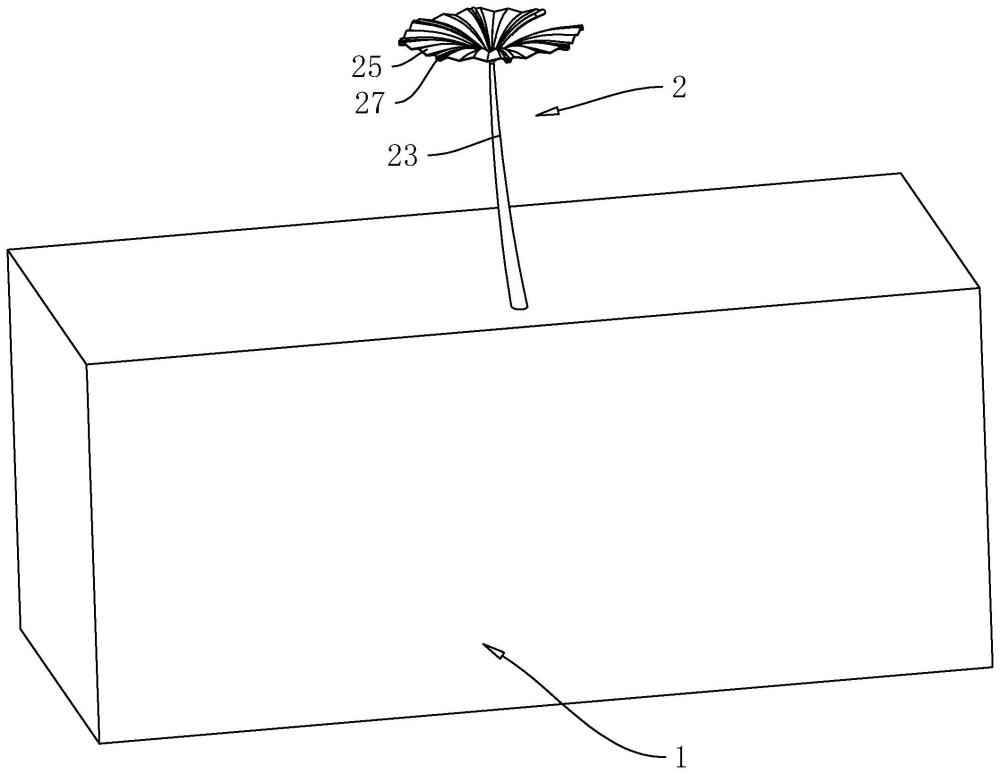

图1是实施例一的示意性结构图；

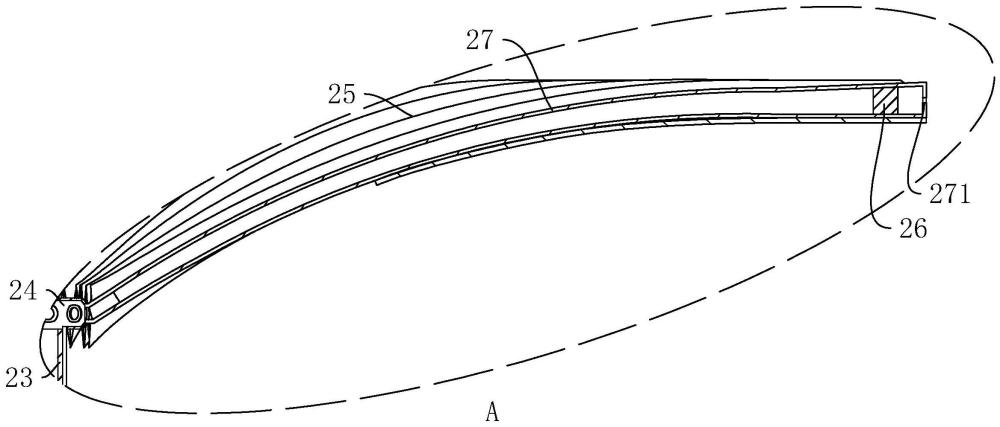

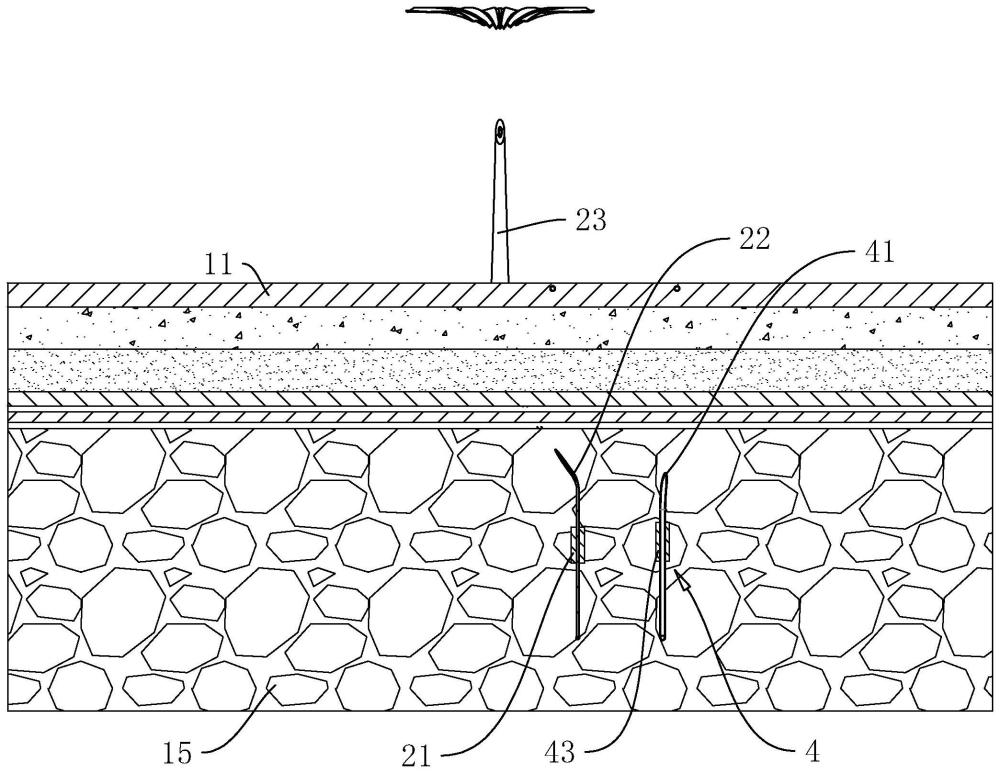

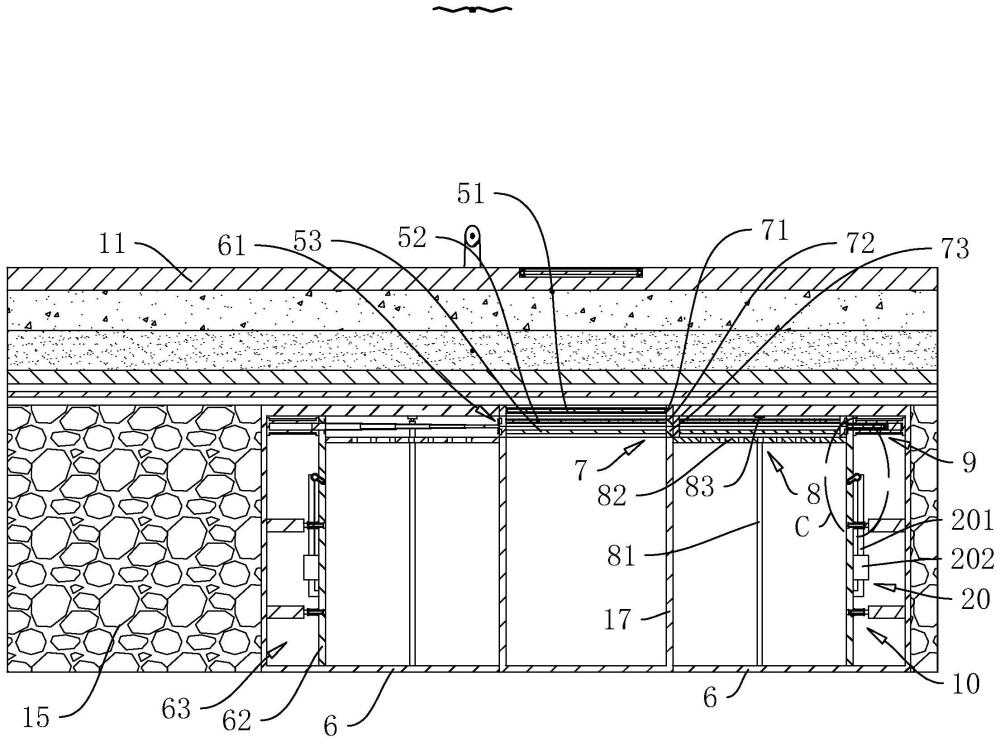

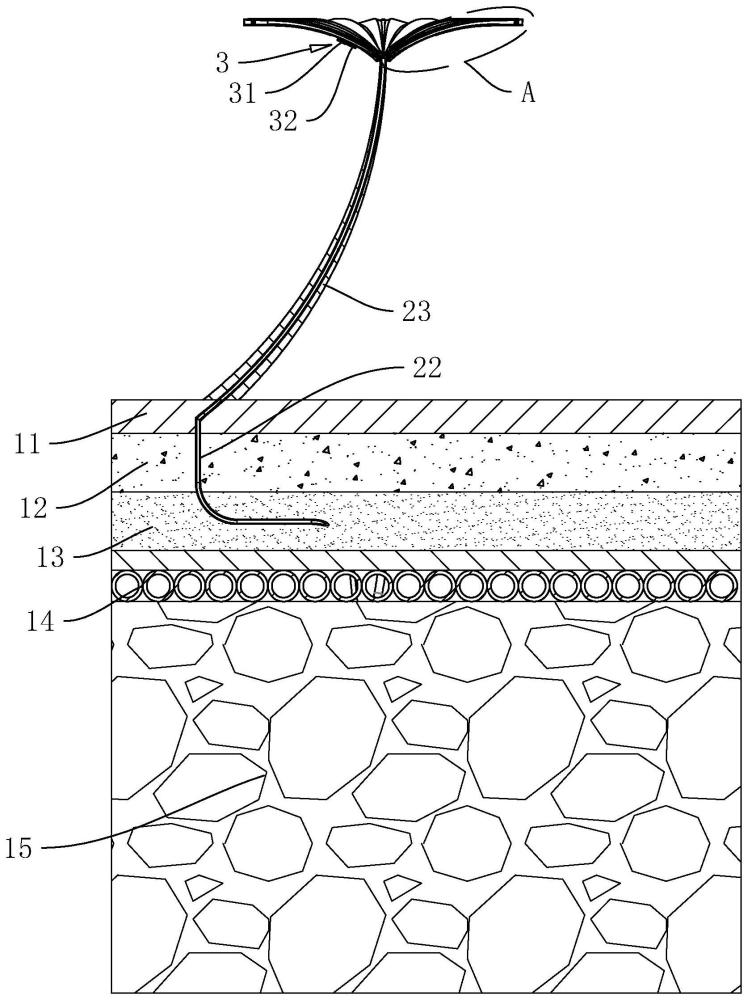

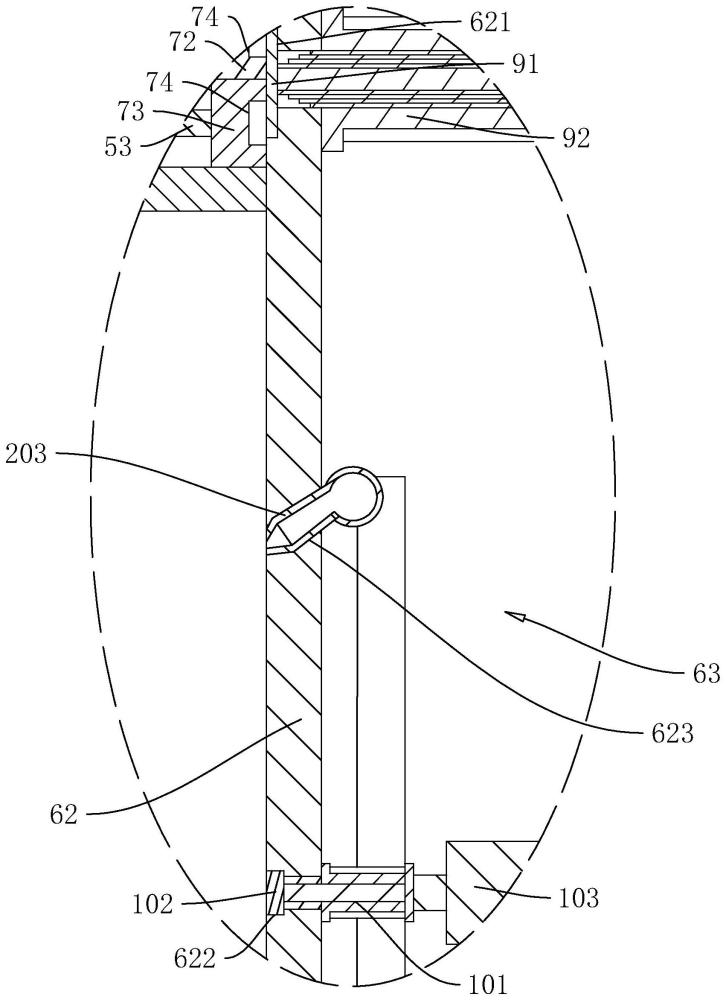

 图2是实施例一中过滤组件的示意性结构图；  图3是实施例一中检测组件的示意性结构图；  图4是图3中A处的局部放大图；  图5是实施例一中滴灌组件的示意性结构图；  图6是图2中B处的局部放大图；  图7是实施例二的示意性结构图；  图8是图7中C处的局部放大图。 图例说明： 1、土层；11、植被层；12、种植土层；13、人工填料层；14、透水管层；15、砾石层；16、透水土工布；17、储水箱；2、雾化组件；21、第一水泵；22、输送管；23、主管；24、连接头；25、遮片；26、雾化器；27、支管；271、出水孔；3、检测组件；31、PM2.5传感器；32、湿度传感器；4、滴灌组件；41、输水管；42、滴灌管；421、滴灌孔；43、第二水泵；5、过滤组件；51、活性炭层；52、磁性吸附层；53、反渗透膜；6、清洗箱；61、进入口；62、隔板；621、容纳槽；622、放置槽；623、倾斜孔；63、空腔；7、框体；71、第一框；72、第二框；73、第三框；74、限位孔；8、承接组件；81、丝杆；82、网板；83、升降电机；9、推动组件；91、推板；92、多级升降伺服电动缸；10、转动组件；101、电动推杆；102、限位块；103、转动电机；20、喷洗组件；201、连接管；202、第三水泵；203、喷管。 2 发明专利名称：墙脚倒槽型纵梁承载无隧底结构拱形衬砌系统 申请号：CN201711438439.2 公开号：CN107905808B 授权公告日：2024.01.23 专利权人：中铁二院工程集团有限责任公司 本墙脚倒槽型纵梁承载无隧底结构拱形衬砌系统，消除地下水对隧道衬砌底部结构的作用，有效解决岩溶或地下水发育地区隧道仰拱上浮变形或隧底结构开裂破坏的问题，确保隧道施工和运营的稳定及安全性。拱墙二次衬砌结构两侧边墙底部设置与之固结纵梁，纵梁截面为具有纵向空腔的倒槽型结构，既作为拱墙初期支护结构与拱墙二次衬砌结构的承载结构，又作为隧道纵向排水通道。两侧纵梁之间的隧底表面采用混凝土嵌补找平。排水系统包括拱墙范围排水系统及隧底排水系统，拱墙范围排水系统包括环向排水盲管及边墙泄水管，环向排水盲管沿隧道开挖方向间隔布设于无纺土工布与防水板间并于边墙下部直接引入纵向空腔中，边墙泄水管沿隧道开挖方向间隔布设并伸入围岩一定长度，以疏干边墙范围地下水并泄压。

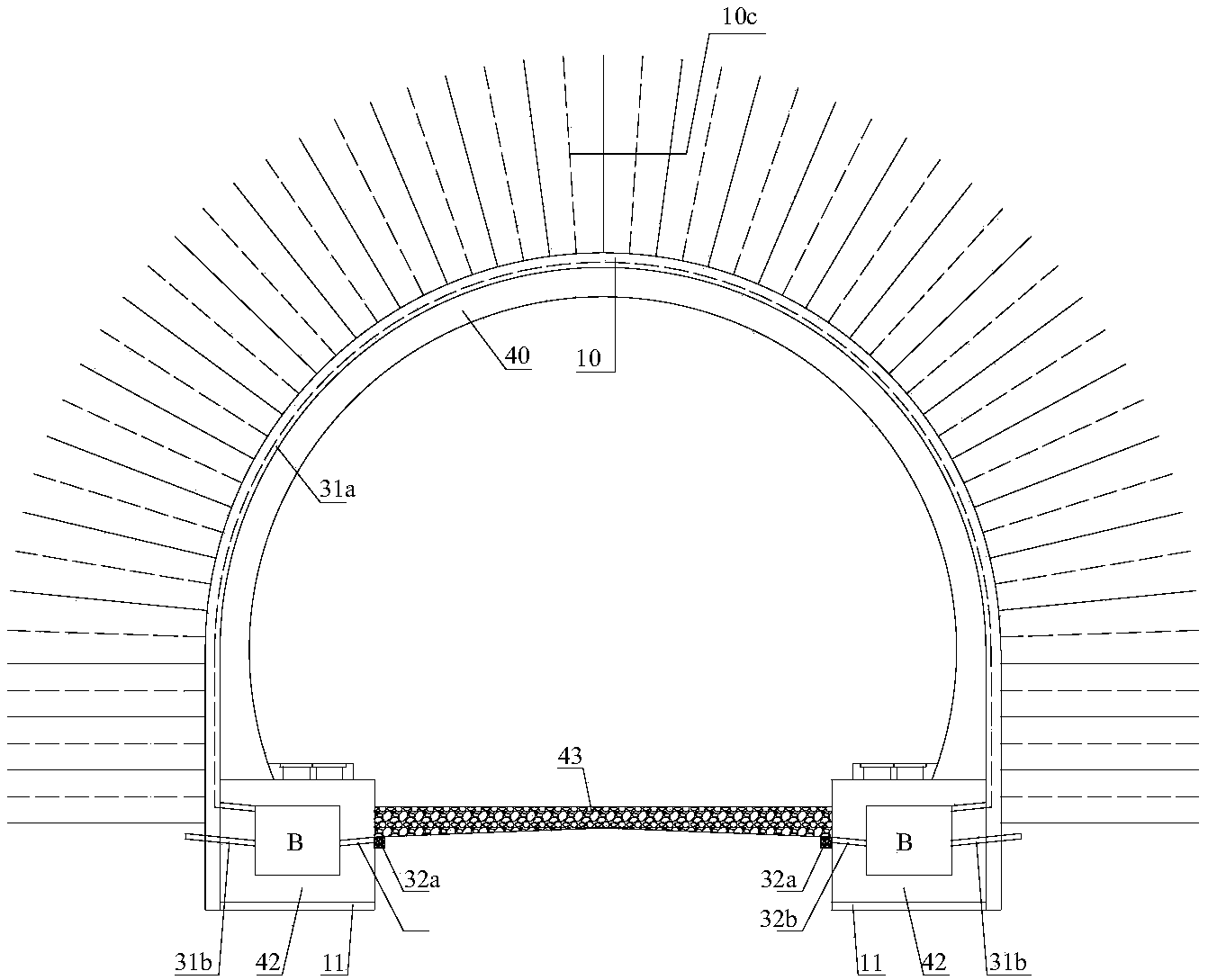

图1为本发明实施例1的示意图；

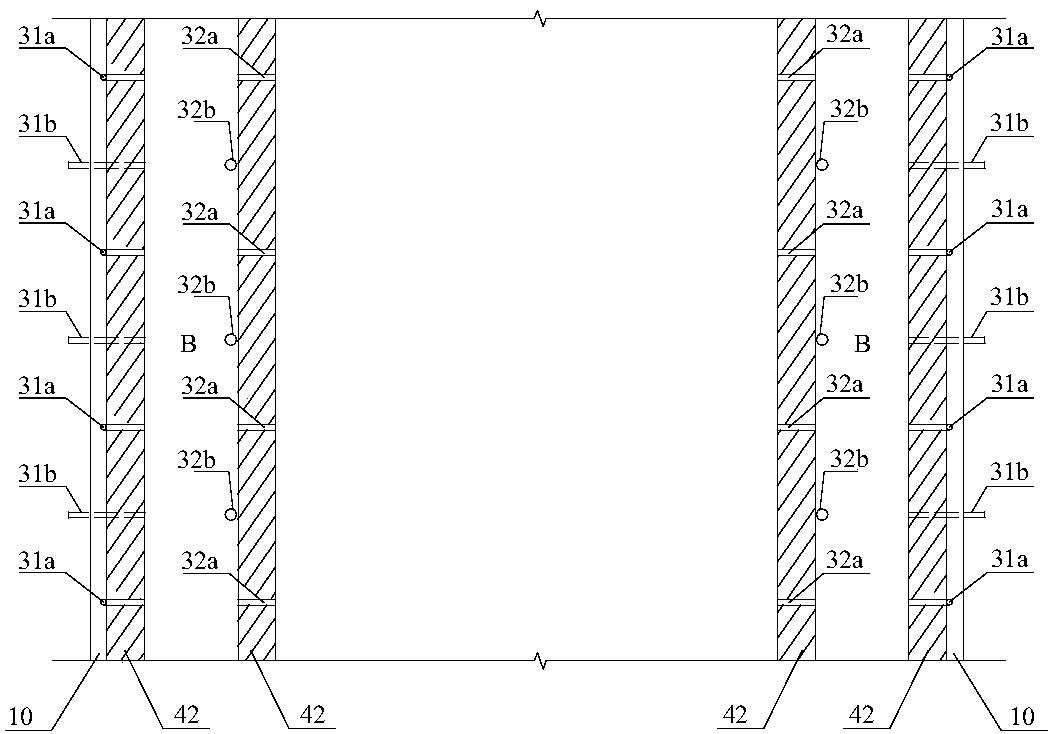

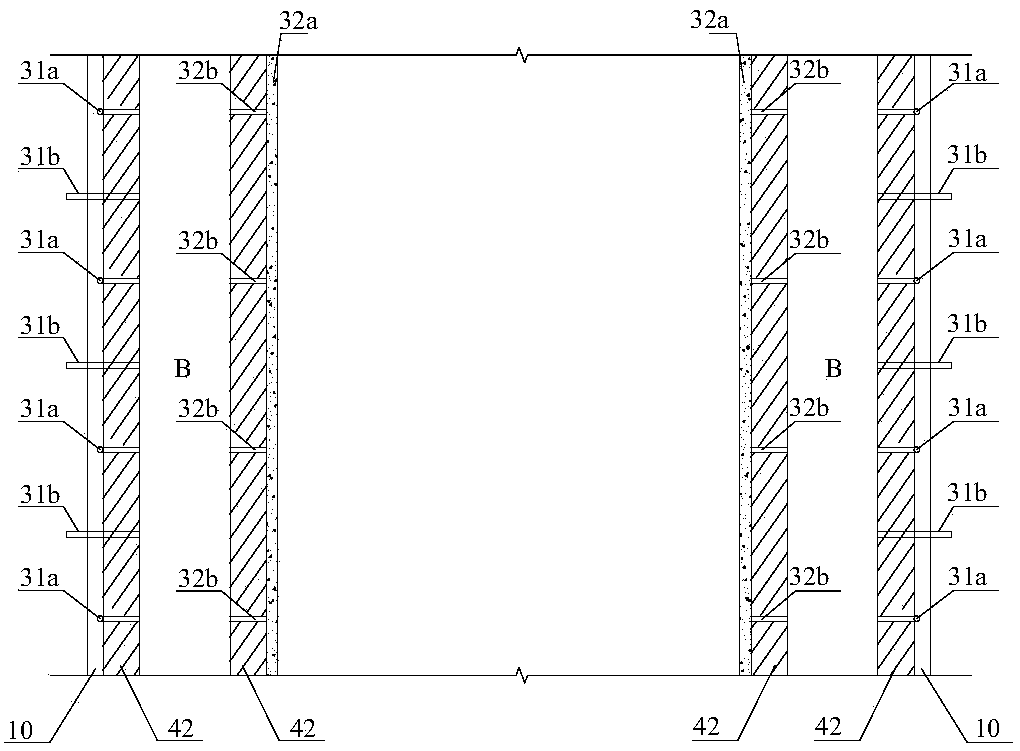

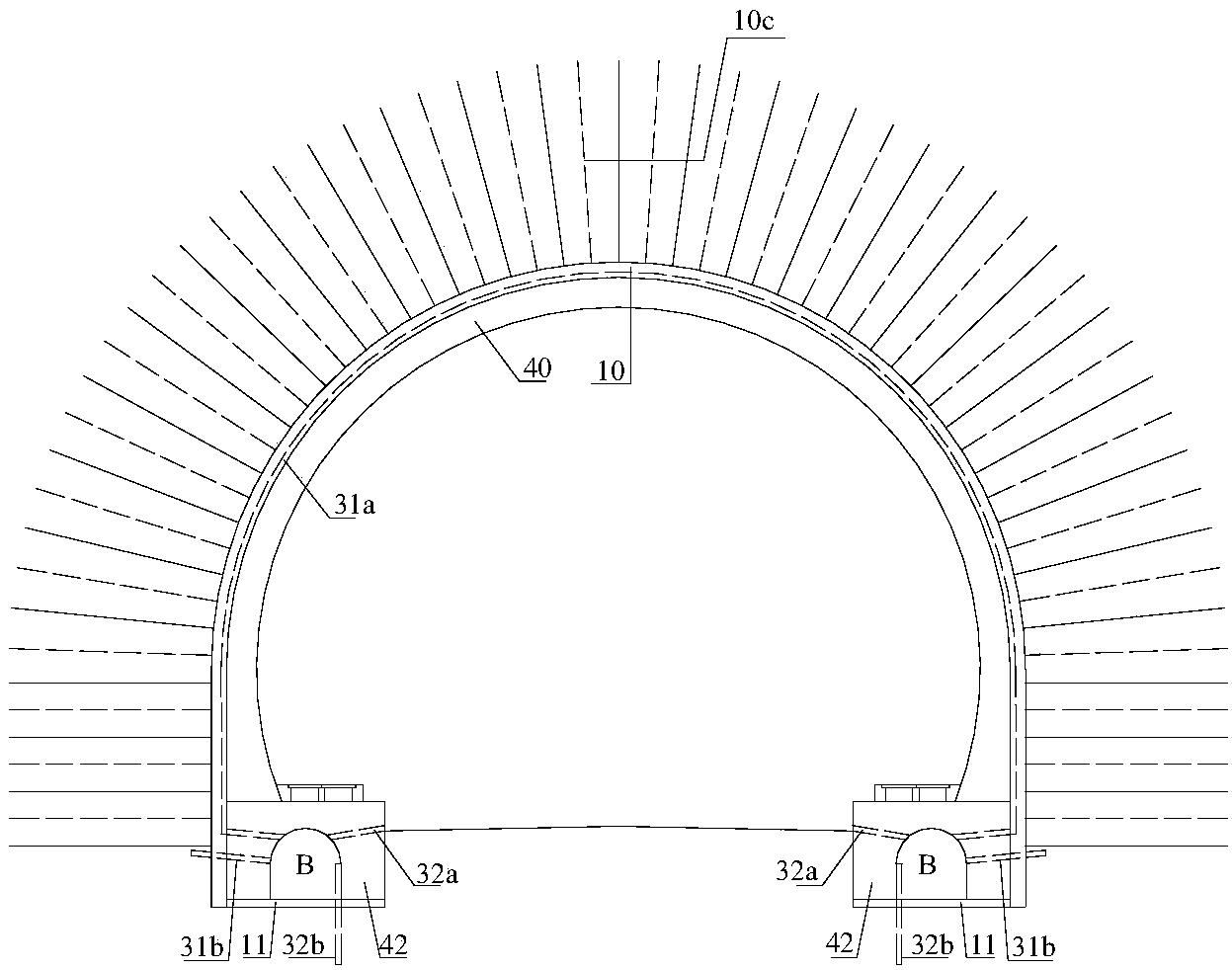

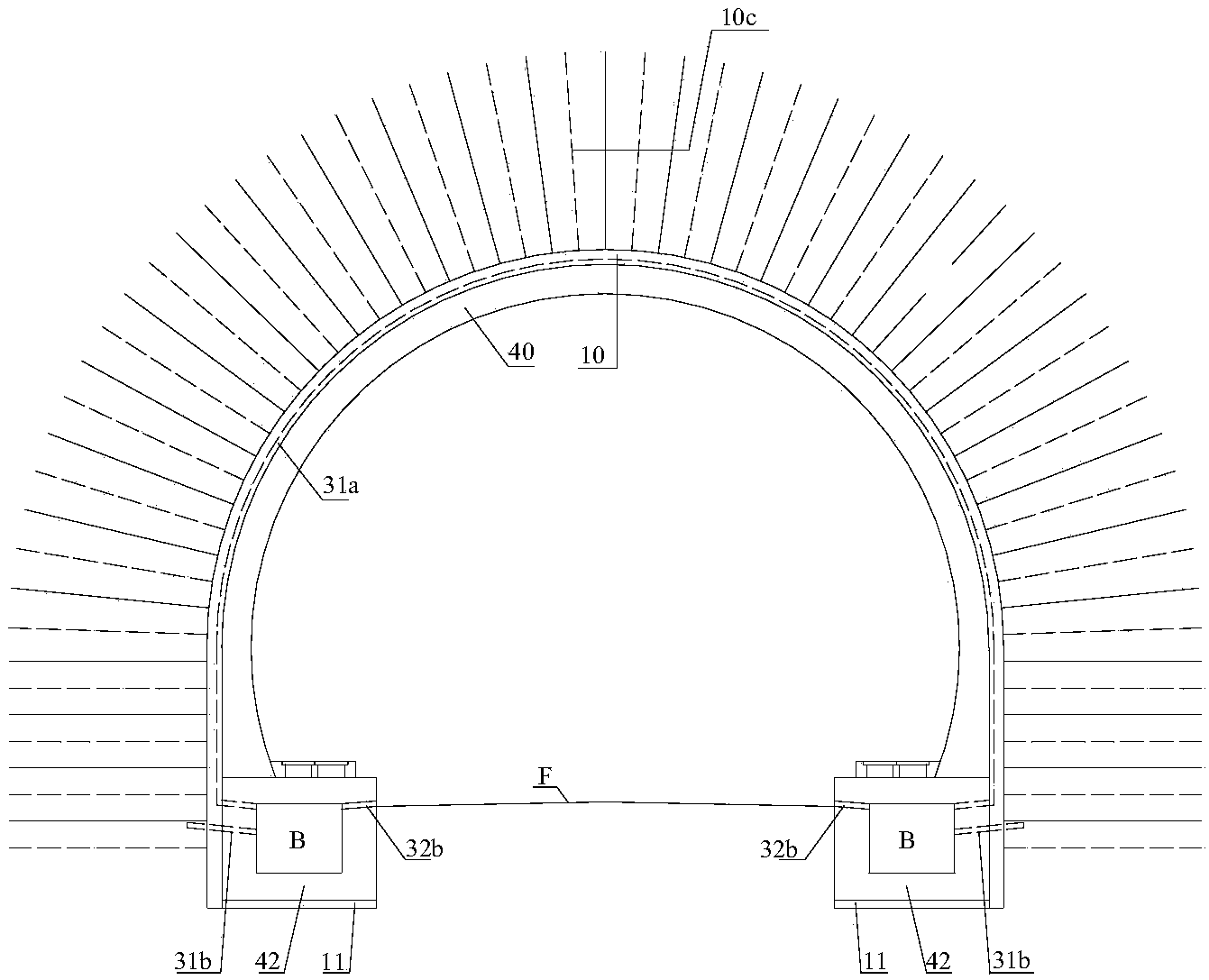

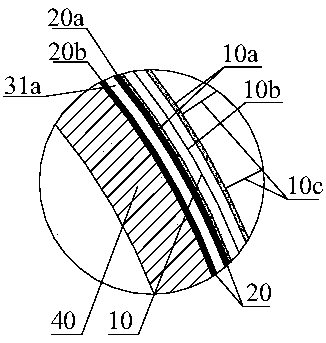

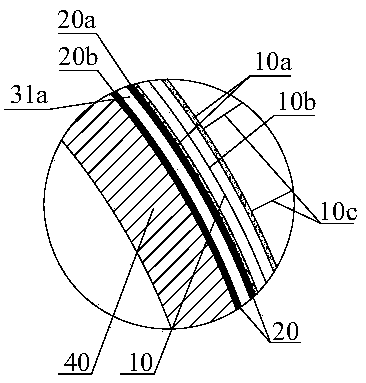

 图2为图1中A局部的放大图；  图3为沿图1中I-I线的剖图；  图4为本发明实施例2的示意图；  图5为本发明实施例3的示意图； 图例说明： 纵向空腔B、拱墙初期支护结构10、拱墙喷射混凝土层10a、拱墙钢架10b、拱墙系统锚杆10c、找平层11；拱墙范围防水层20、土工布20a、防水板20b、环向排水盲管31a、边墙泄水管31b；隧底泄水管32a、基底深部泄压泄水管32b、拱墙二次衬砌结构40、纵梁42。 3 发明专利名称：一种多年冻土区路基块石层装配化施工方法 申请号：CN202210917840.9 公开号：CN115323852B 授权公告日：2024.01.23 专利权人：中交第一公路勘察设计研究院有限公司 本发明公开一种多年冻土区路基块石层装配化施工方法，包括以下步骤：S1、筛选出设计粒径范围的石料，组装成多组块石单元体，测试块石单元体孔隙率，将孔隙率最大对应的粒径组配比作为最优粒径组配比；按最优粒径组配比石料进行组装成块石单元体，称重；步骤S2、在待施工场地上施工下承层，标示块石单元体的铺设位置；步骤S3、将块石单元体按序吊装，压实，得到块石层的孔隙率；步骤S4、在块石层上铺设土工布。本发明这样通过优化粒径组配比，能够实现路基块石层孔隙率的最大化，从而最大化发挥路基块石层的降温效能，此外在路基施工现场采用块石单元体装配成块石层，实现路基装配化、机械化施工，块石层整体刚度好。

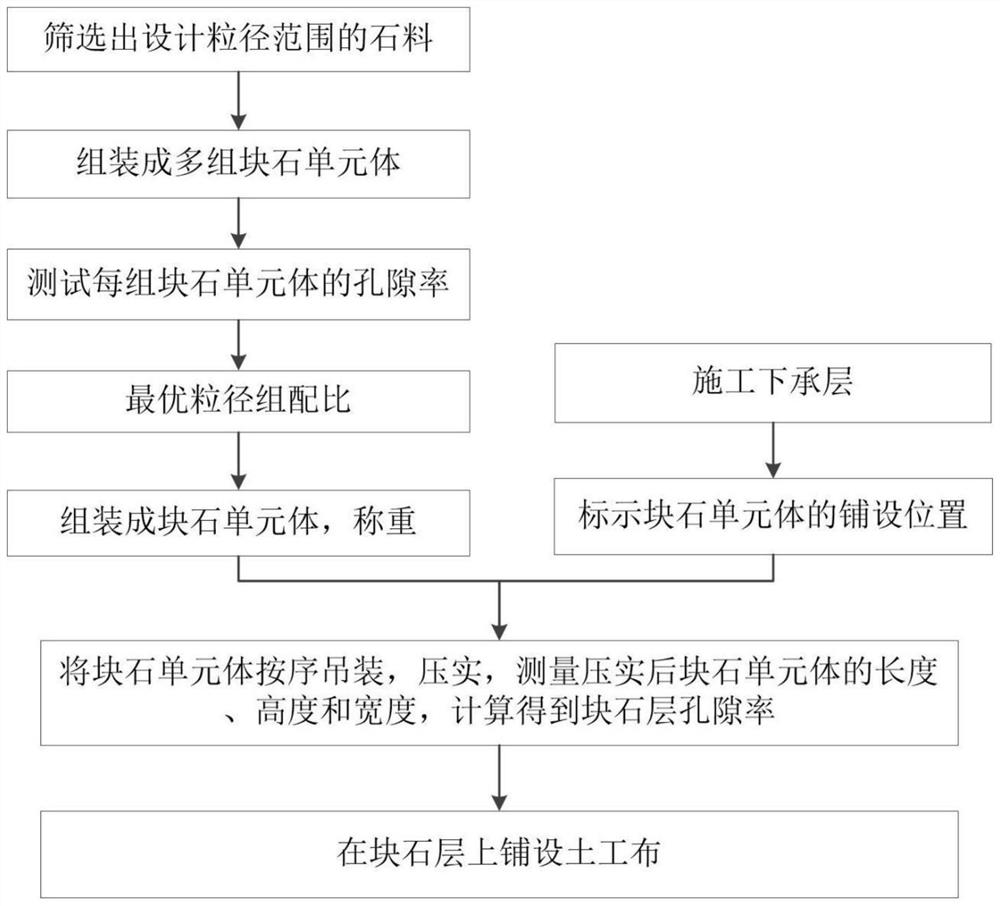

图1为多年冻土区路基块石层装配化施工方法的流程图。
4 发明专利名称：墙脚空心纵梁承载拱形结构无仰拱型衬砌 申请号：CN201711440985.X 公开号：CN107905811B 授权公告日：2024.01.19 专利权人：中铁二院工程集团有限责任公司 本墙脚空心纵梁承载拱形结构无仰拱型衬砌，减小甚至消除地下水对隧道衬砌底部结构的作用，有效解决岩溶或地下水发育地区隧道仰拱上浮变形或隧底结构开裂破坏的问题，确保隧道施工和运营的稳定及安全性。拱墙二次衬砌结构两侧边墙底部设置与之固结的纵梁，两侧纵梁之间为隧道底部结构，纵梁具有纵向空腔，既作为拱墙初期支护结构与拱墙二次衬砌结构的承载结构，又作为隧道纵向排水通道。拱墙范围排水系统包括环向排水盲管及边墙泄水管，环向排水盲管沿隧道开挖方向间隔布设于无纺土工布与防水板间并于边墙下部直接引入纵向空腔中，边墙泄水管沿隧道开挖方向间隔布设并伸入围岩一定长度，以疏干边墙范围地下水并泄压。
图1为本发明墙脚空心纵梁承载拱形结构无仰拱型衬砌及其排水系统实施例1的示意图；

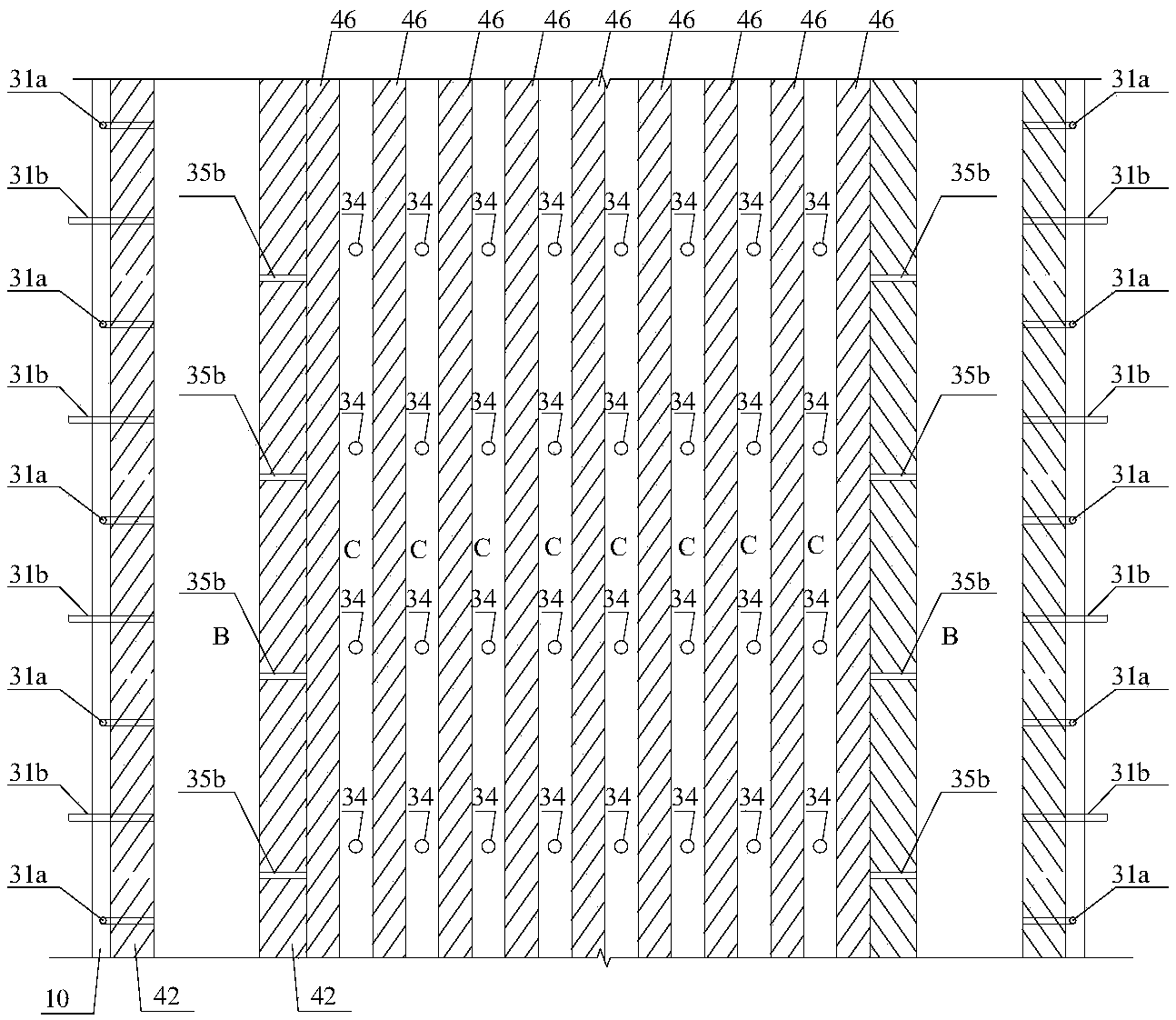

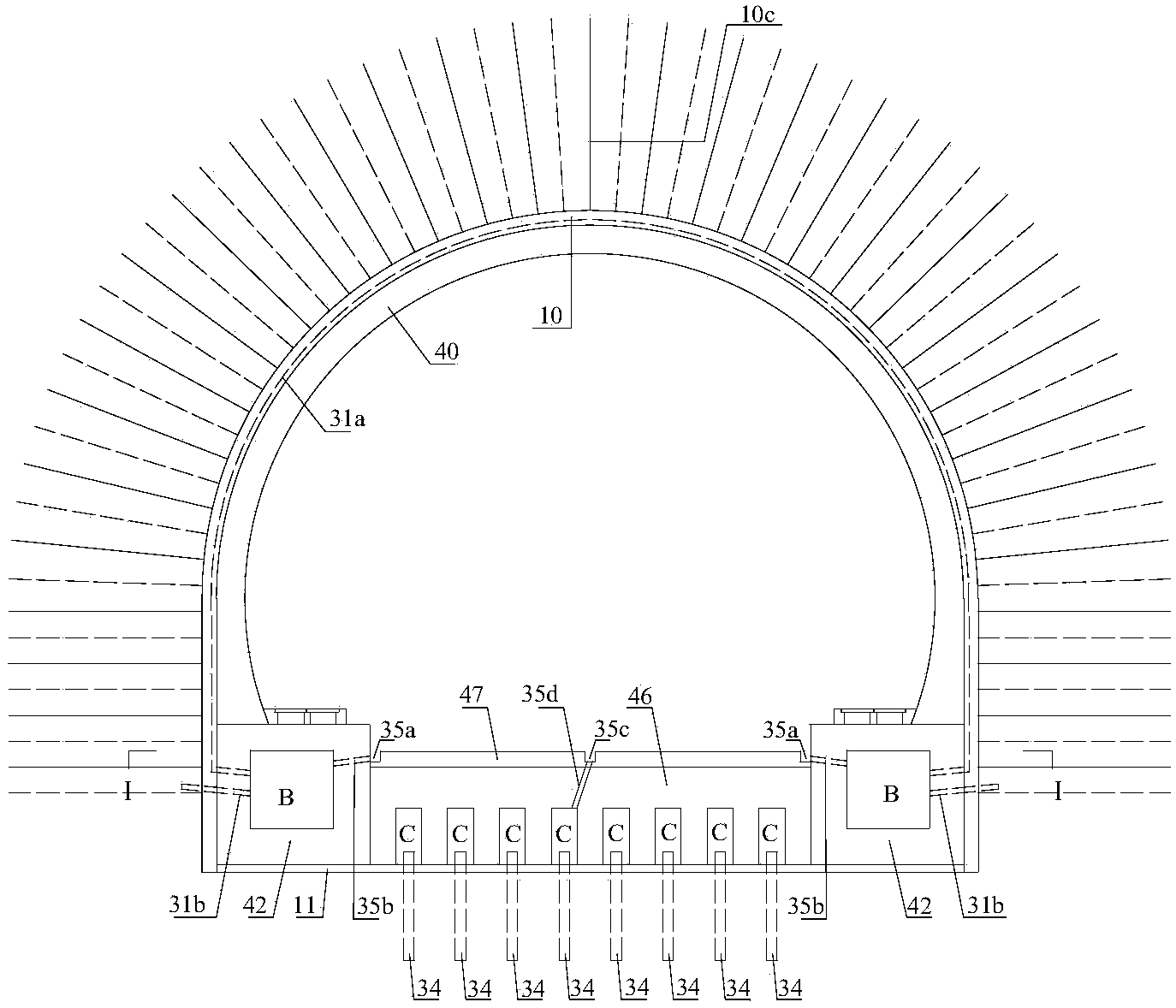

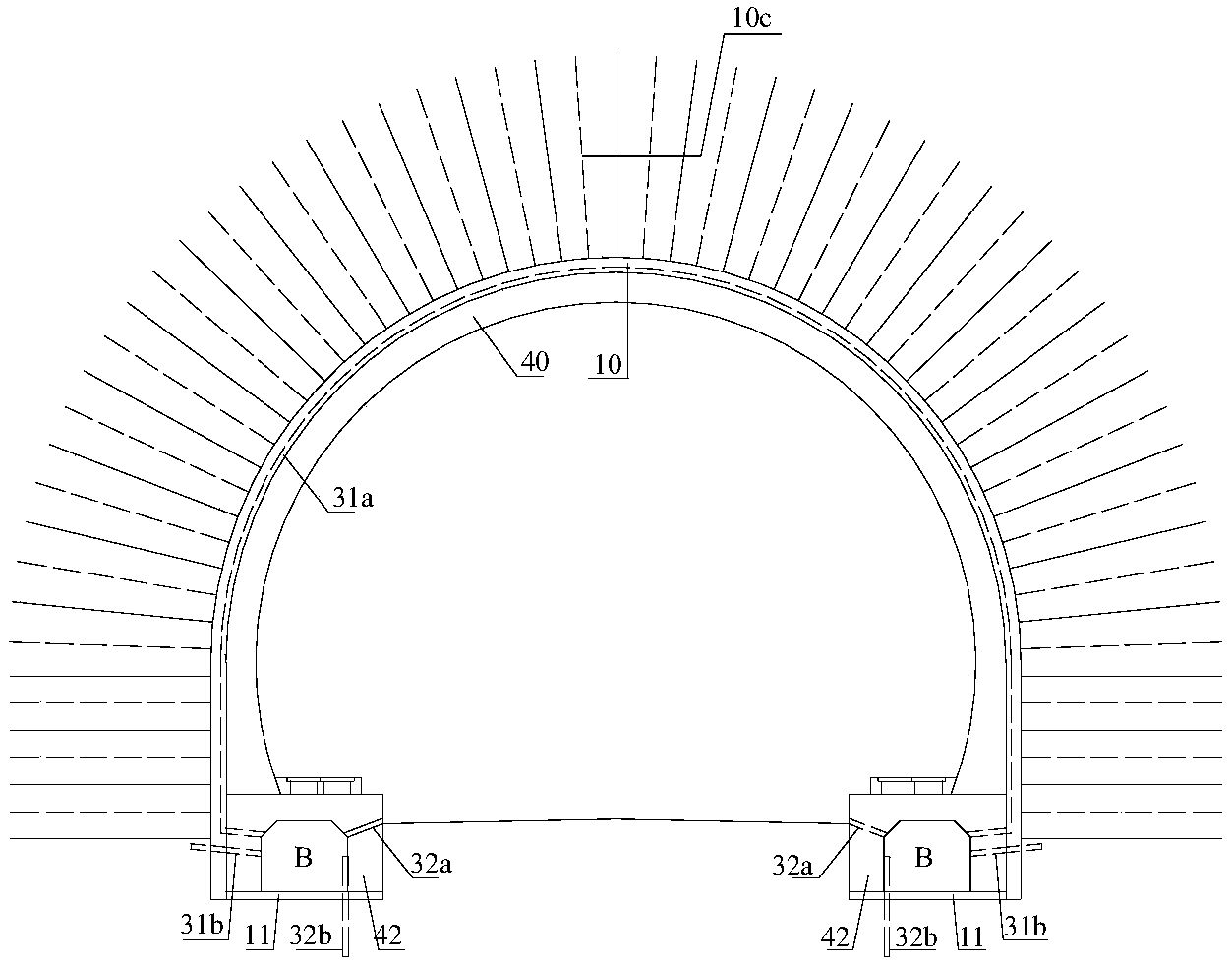

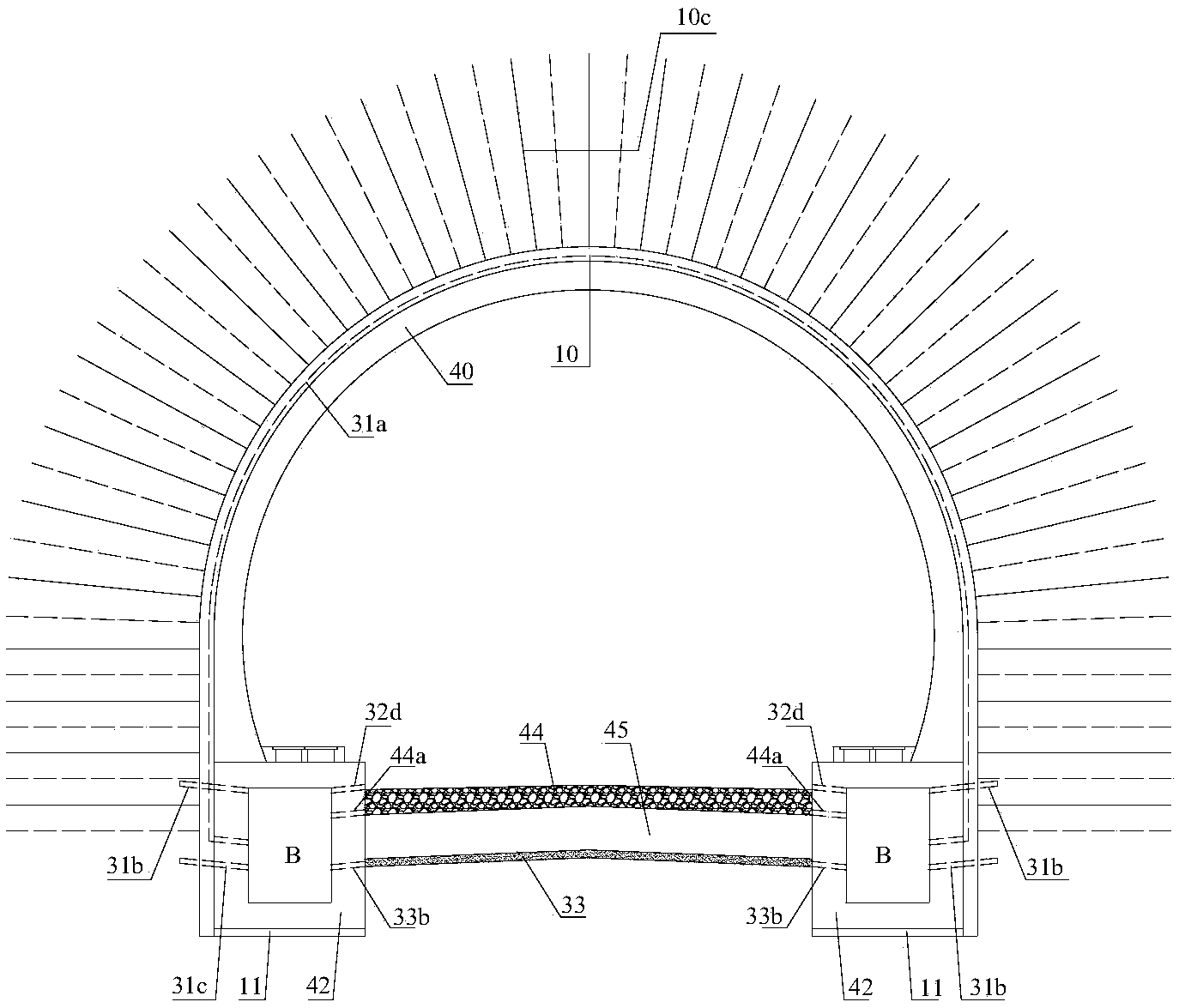

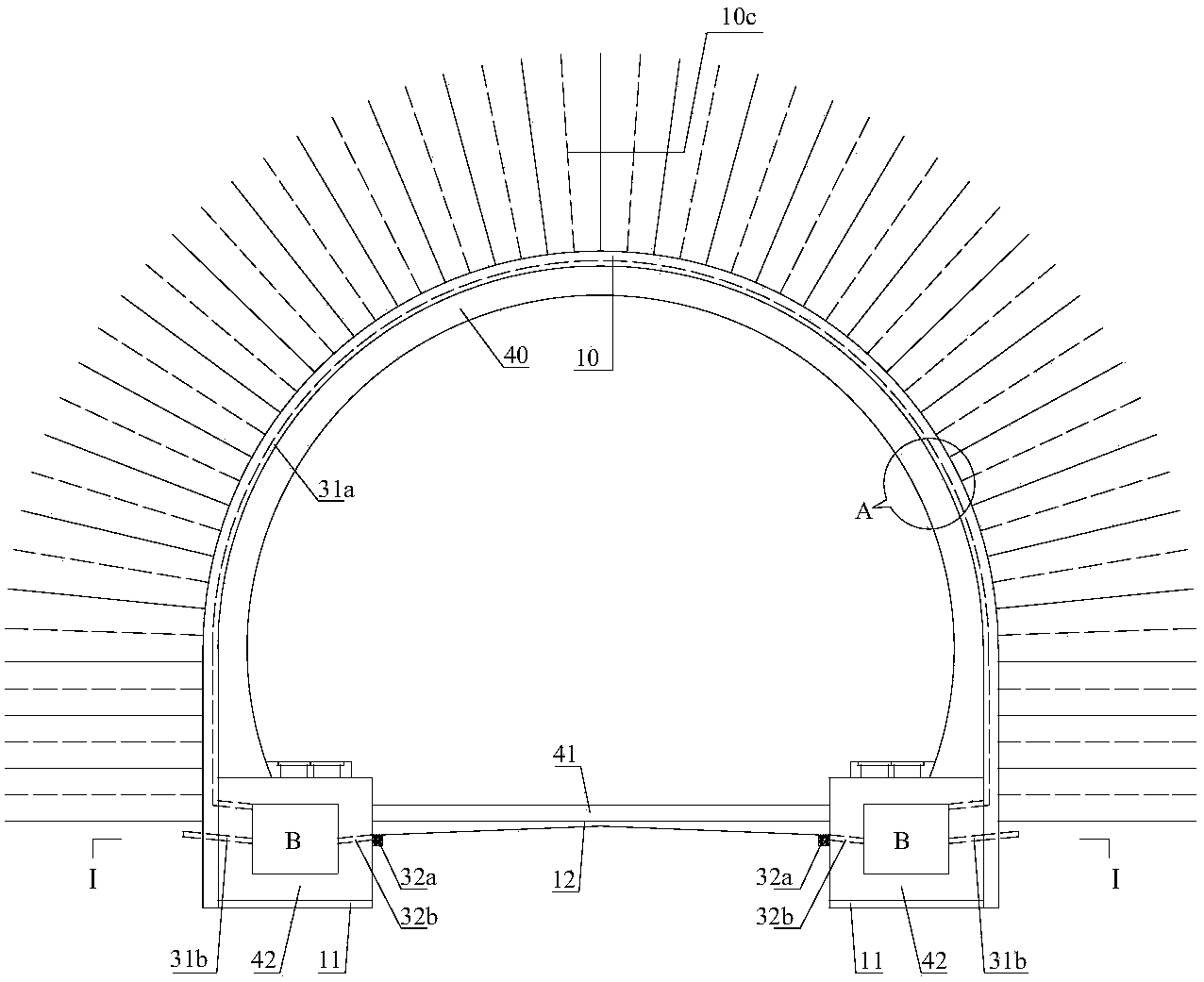

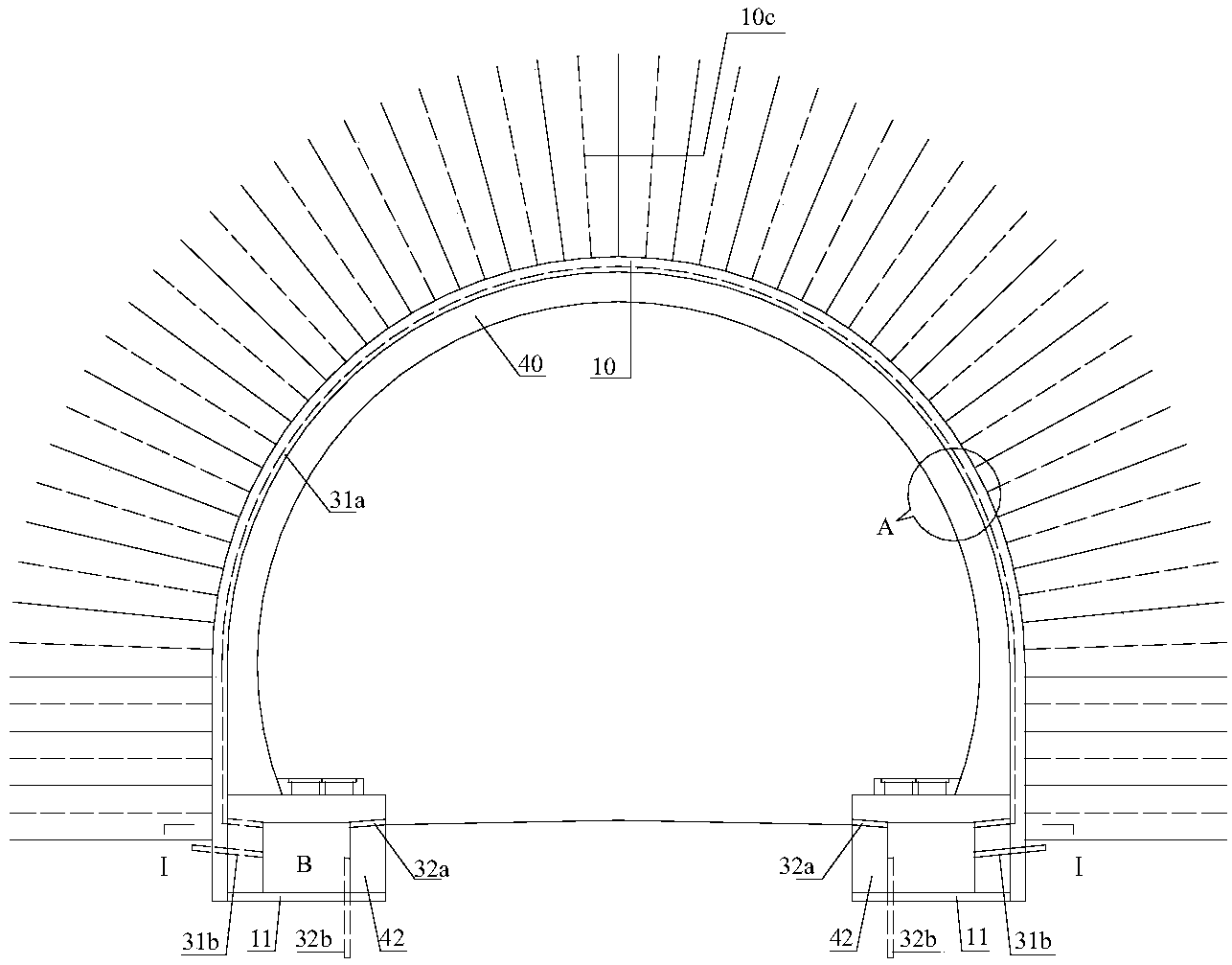

 图2为图1中A局部的放大图；  图3为沿图1中I-I线的剖图；  图4为本发明墙脚空心纵梁承载拱形结构无仰拱型衬砌及其排水系统实施例2的示意图；  图5为本发明墙脚空心纵梁承载拱形结构无仰拱型衬砌及其排水系统实施例3的示意图；  图6为本发明墙脚空心纵梁承载拱形结构无仰拱型衬砌及其排水系统实施例4的示意图；  图7为本发明墙脚空心纵梁承载拱形结构无仰拱型衬砌及其排水系统实施例5的示意图；  图8为沿图7中I-I线的剖面图。 图例说明： 纵向空腔B、拱墙初期支护结构10、拱墙喷射混凝土层10a、拱墙钢架10b、拱墙系统锚杆10c、找平层11、第二找平层12、拱墙范围防水层20、土工布20a、防水板20b、环向排水盲管31a、边墙泄水管31b、隧底纵向盲沟32a、隧底泄水管32b、道床积水泄水管32d、排水层33、排水层泄水管33b、隧底竖向泄水管34、道床侧沟35a、侧泄水孔35b、道床中心沟35c、及中央泄水孔35d、拱墙二次衬砌结构40、钢筋混凝土底板41、纵梁42、级配碎石基层43、基础表层44、基础表层泄水管44a、基础底层45、梳型构筑体46、铺底层47、下部纵向空腔C、隧底开挖面F。
实用新型
1 实用新型名称：土工布生产设备 申请号：CN202322093478.0 公开号：CN220412332U 授权公告日：2024.01.30 专利权人：扬州华诚土工材料有限公司 本实用新型公开了土工布生产设备，包括底座，所述底座上端从左至右依次连接有编织机、清理装置、导向滚筒、熨烫装置、辅助滚筒和收卷装置，所述清理装置包括对称连接在底座上端的安装板，所述安装板之间对称连接有清理滚筒，所述熨烫装置包括箱体，所述箱体下端内壁连接有多个转动滚筒，所述箱体上端内壁连接有多个第一电动伸缩杆和第二电动伸缩杆，所述第一电动伸缩杆下端连接有压紧滚筒，所述第二电动伸缩杆下端连接有电加热板，所述收卷装置两侧均设有驱动机构。本实用新型通过设置的清理滚筒，便于在土工布收卷工程中对上下两端面的毛絮进行清理，并且导入箱体内部，利用电加热板对土工布进行熨烫，提高土工布的生产质量，同时提高生产效率。

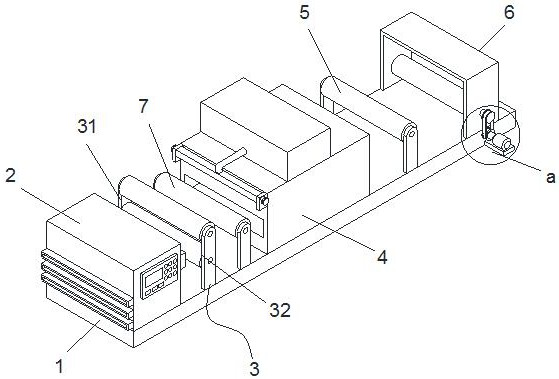

图1是本实用新型实施例提供的结构示意图；

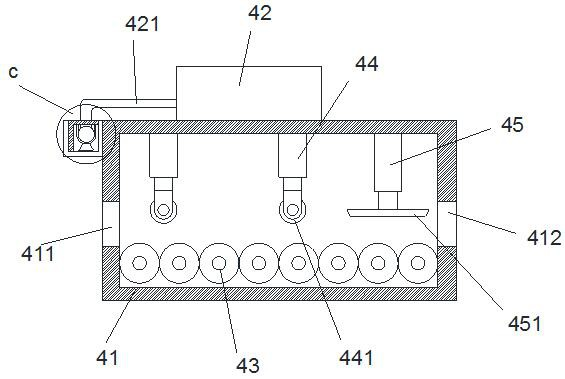

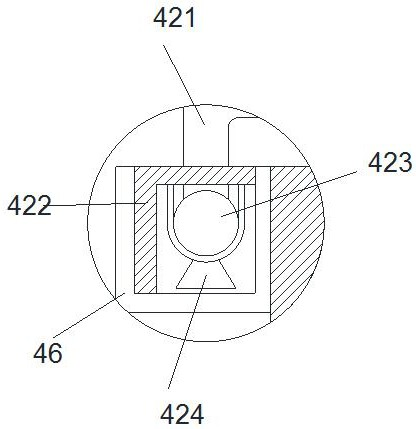

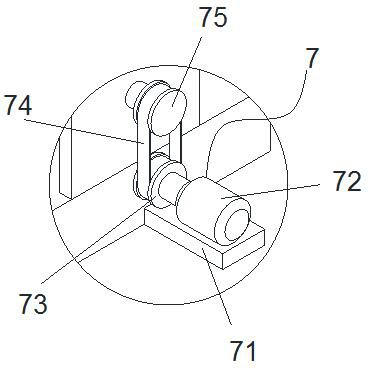

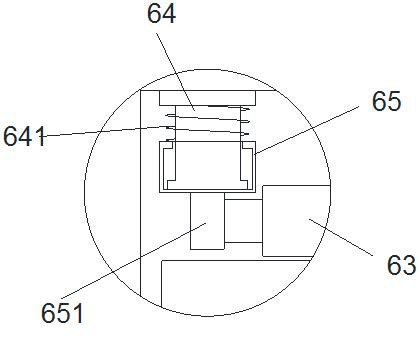

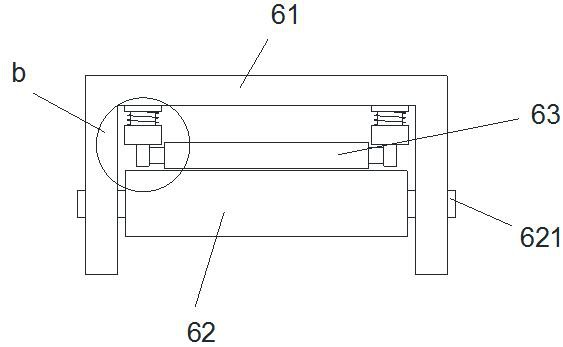

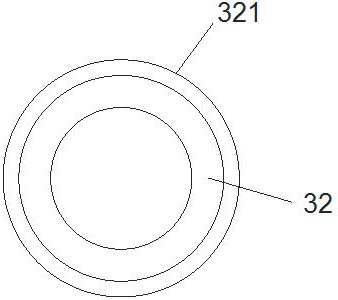

 图2是本实用新型实施例提供的图1中a区放大示意图；  图3是本实用新型实施例提供的收卷装置侧视示意图；  图4是本实用新型实施例提供的图3中b区放大示意图；  图5是本实用新型实施例提供的熨烫装置剖视示意图；  图6是本实用新型实施例提供的图5中c区放大示意图；  图7是本实用新型实施例提供的清理滚筒正视示意图。 图例说明： 1、底座；2、编织机；3、清理装置；31、安装板；32、清理滚筒；321、吸毛贴；4、熨烫装置；41、箱体；42、水箱；43、转动滚筒；44、第一电动伸缩杆；45、第二电动伸缩杆；46、安装块；411、进口；412、出口；421、导水软管；422、挡板；423、喷雾管；424、喷雾喷头；441、压紧滚筒；451、电加热板；5、辅助滚筒；6、收卷装置；61、安装架；62、收卷滚筒；63、限位滚筒；64、固定轴；65、套筒；621、转轴；641、弹簧；651、联轴器；7、驱动机构；71、固定板；72、电机；73、主动轮；74、皮带；75、从动轮；8、导向滚筒。 2 实用新型名称： 一种机织土工布收放装置 申请号：CN202321737002.X 公开号：CN220351208U 授权公告日：2024.01.16 专利权人：无锡中水土工新材料有限公司 本实用新型公开了一种机织土工布收放装置，属于土工布收放设备技术领域，包括移动车板，所述移动车板的上侧固定连接有凹形架，且凹形架上设有收放机构，所述移动车板的上侧固定连接有清理箱，且清理箱的两侧均开设有通料口，所述清理箱中设有清理机构，且清理箱的上侧连通设有除尘机构，所述凹形架的一侧固定连接有控制开关，且收放机构、清理机构和除尘机构的一端分别与控制开关电性连接。本实用新型中，通过设置收放机构可实现对土工布的收放卷操作，工作稳定效率快，设置清理机构可对机织土工布的两面进行扫刷清理，清理更干净彻底，清理效果更好，设置除尘机构可将灰尘进行收集，达到除尘的作用，更环保。
图1为本实用新型的立体结构示意图；

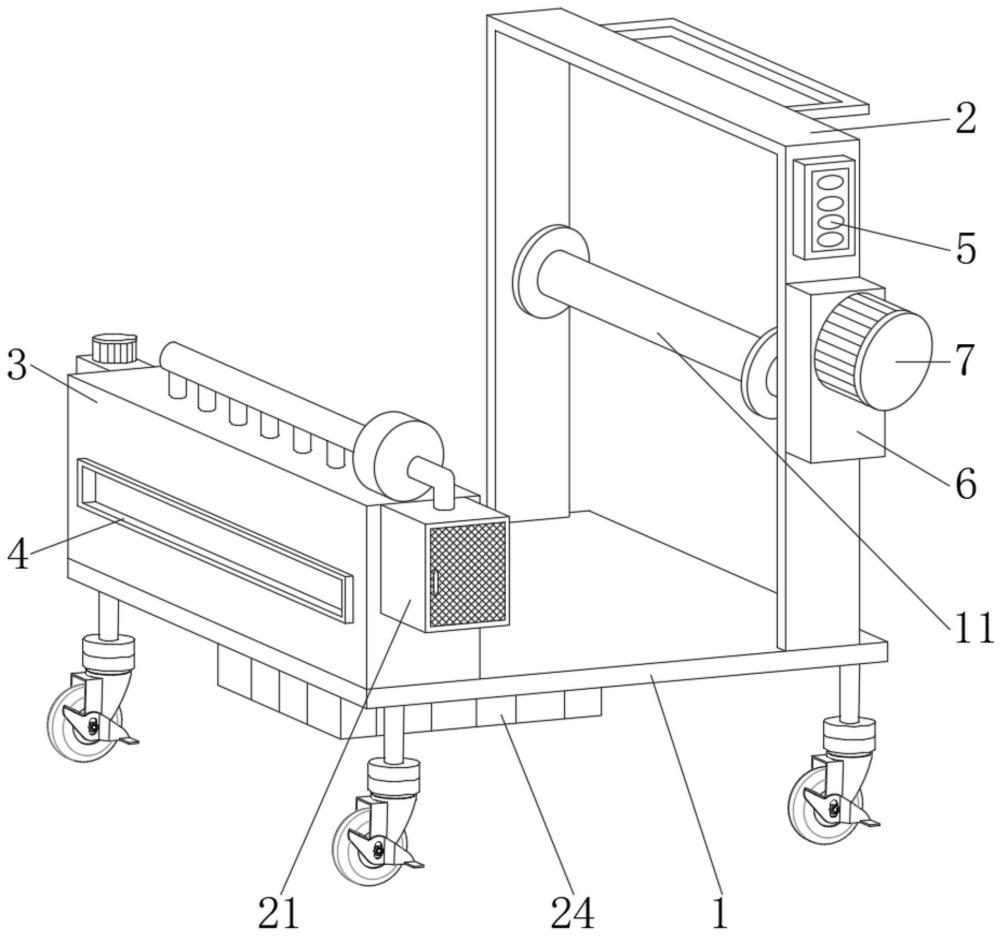

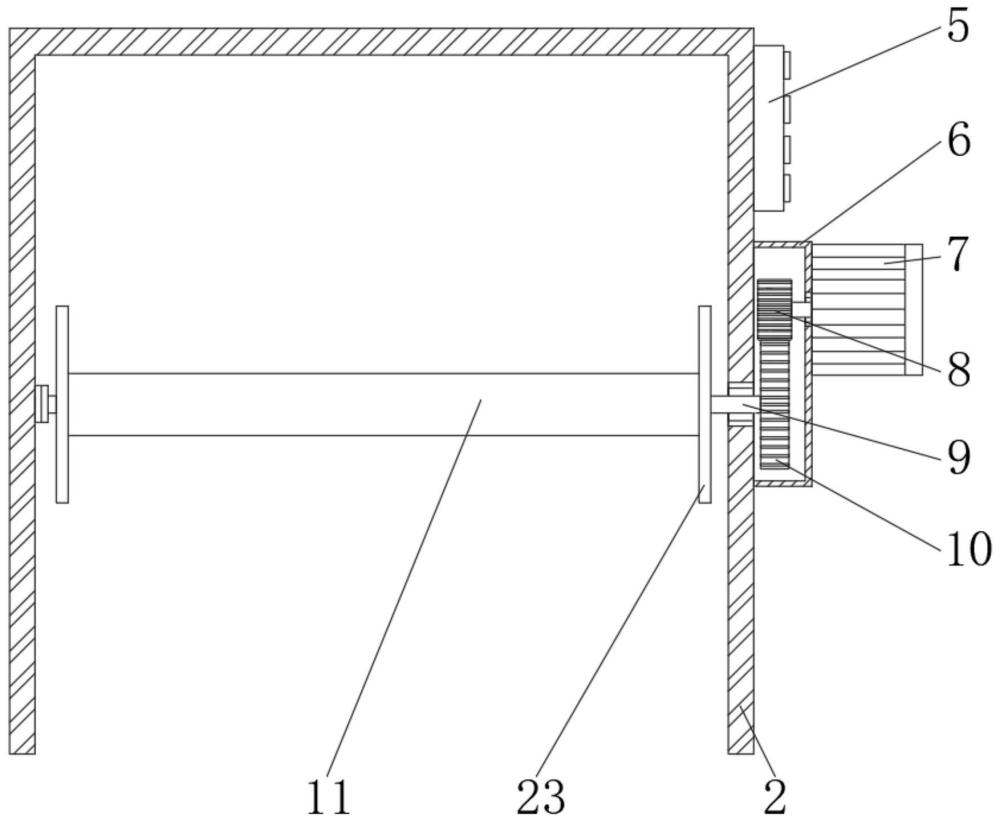

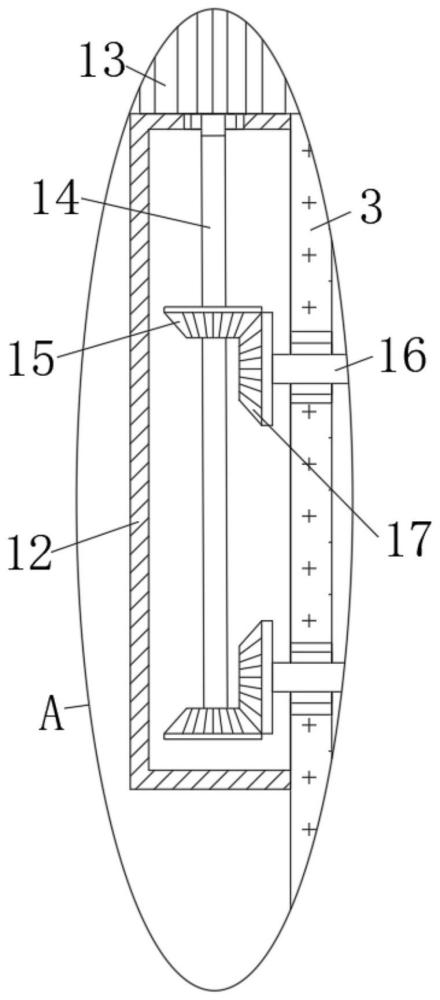

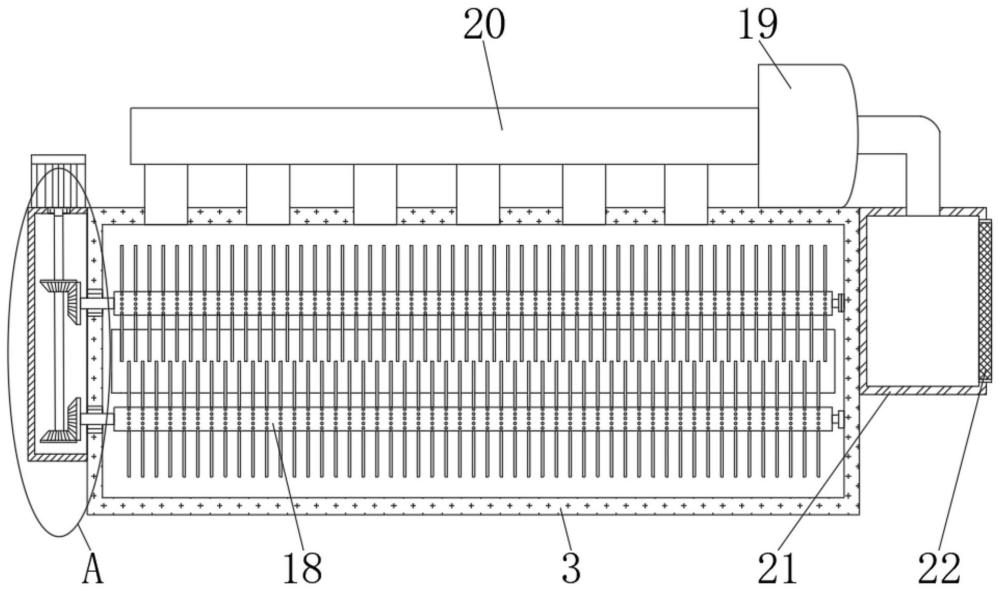

 图2为本实用新型中凹形架处的左视剖面结构示意图；  图3为本实用新型中清理箱处的左视剖面结构示意图；  图4为本实用新型中图3的A处放大结构示意图。 图例说明： 1、移动车板；2、凹形架；3、清理箱；4、通料口；5、控制开关；6、机壳；7、第一电机；8、主动齿轮；9、转销；10、从动齿轮；11、卷辊；12、罩壳；13、第二电机；14、转杆；15、第一斜齿轮；16、旋转轴；17、第二斜齿轮；18、毛刷辊；19、引风机；20、吸尘管；21、集尘箱；22、滤尘网门；23、限位挡板；24、蓄电池组。 3 实用新型名称： 一种聚丙烯针刺土工布生产设备 申请号：CN202321880068.4 公开号：CN220334266U 授权公告日：2024.01.12 专利权人：山东天仁新材料有限公司 本实用新型涉及生产工具技术领域，公开了一种聚丙烯针刺土工布生产设备，包括第一支撑架，所述第一支撑架的外壁右侧后端固定连接有第一马达，所述第一马达的输出端贯穿第一支撑架并固定连接有第一固定杆，所述第一固定杆的左端贯穿第一支撑架并固定连接有主动齿轮，所述第一支撑架的外壁左侧固定连接有第二支撑架，所述第二支撑架的中部转动连接有第三固定杆。本实用新型中，第一固定杆转动时圆辊转动完成布料的收卷，第一固定杆通过主动齿轮使第三固定杆转动，拧紧螺栓使第一固定环带动第二固定环靠近，卡块卡入卡槽，第三固定杆在卡块卡槽的连接作用下带动第二固定杆转动，待前侧圆辊收卷完毕后放松螺栓可快速替换圆辊。
图1为本实用新型提出的一种聚丙烯针刺土工布生产设备的正视图；

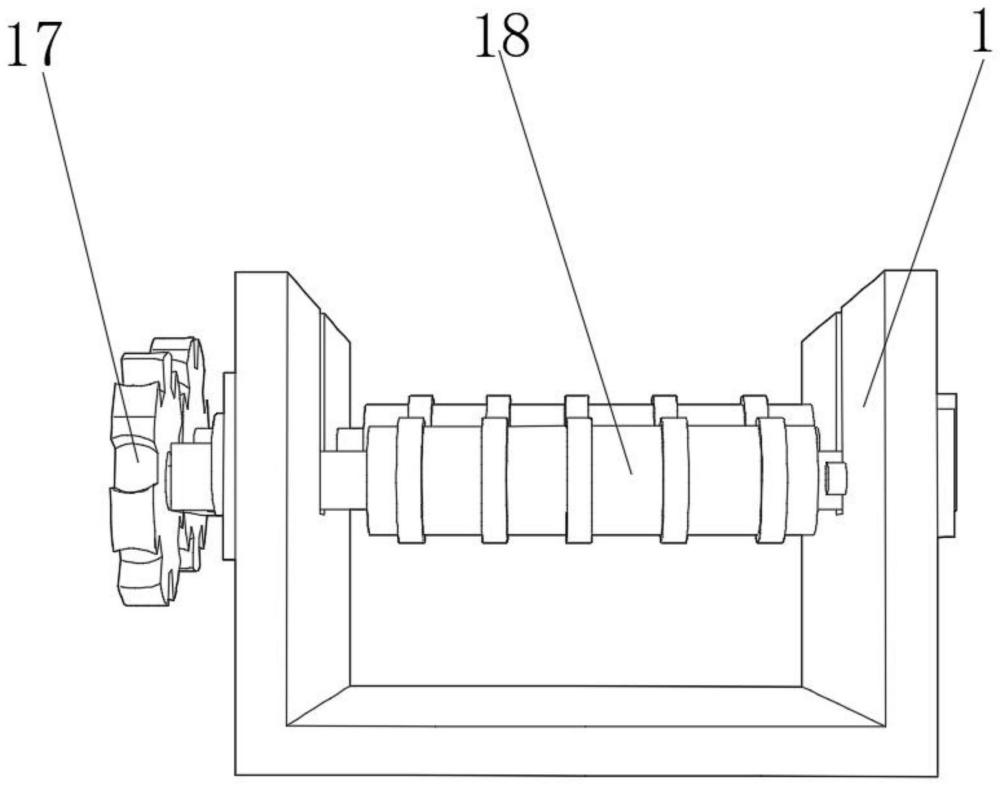

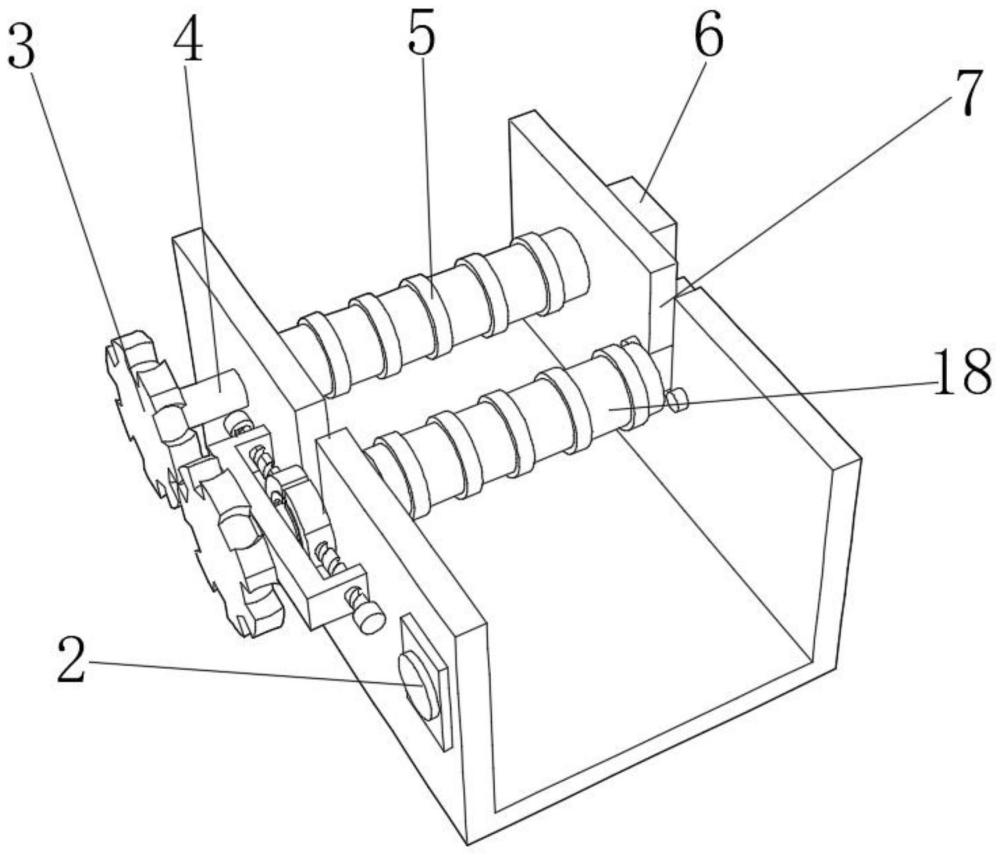

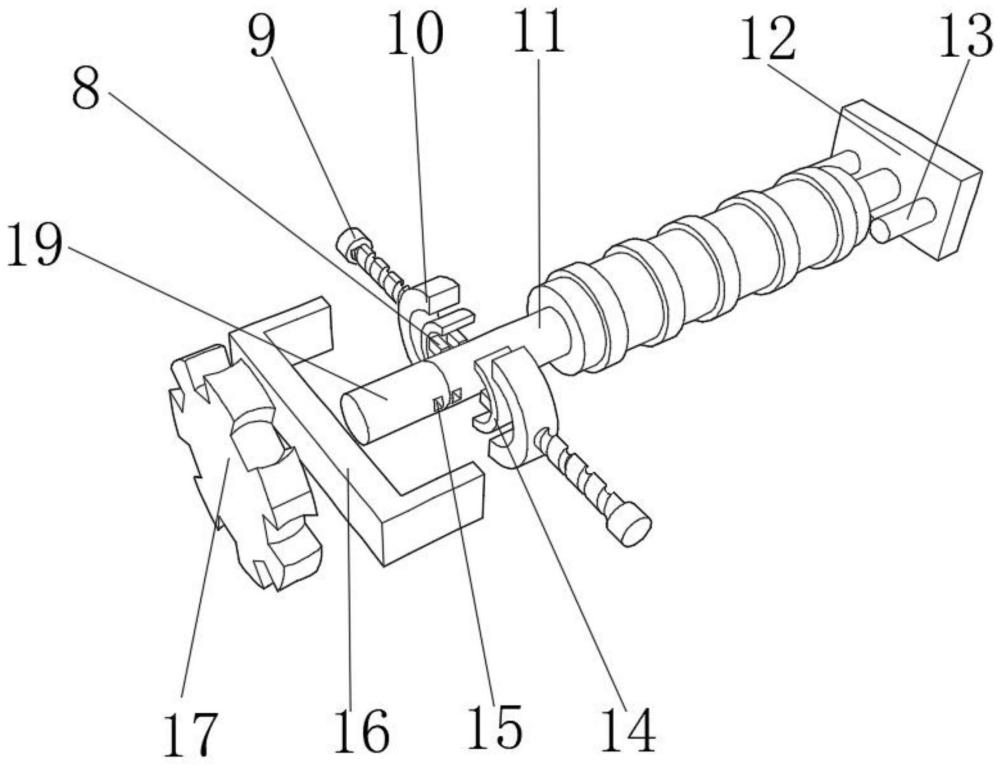

图例说明： 图2为本实用新型提出的一种聚丙烯针刺土工布生产设备的立体图；  图3为本实用新型提出的一种聚丙烯针刺土工布生产设备的局部结构拆分图。 1、第一支撑架；2、开关；3、主动齿轮；4、第一固定杆；5、橡胶圈；6、第一马达；7、空槽；8、卡块；9、螺栓；10、第一固定环；11、第二固定杆；12、固定板；13、固定柱；14、第二固定环；15、卡槽；16、第二支撑架；17、从动齿轮；18、圆辊；19、第三固定杆。 4 实用新型名称： 一种气凝胶隔热防水毡高地热隧道结构 申请号：CN202320604959.0 公开号：CN220319576U 授权公告日：2024.01.09 专利权人：中国铁道科学研究院集团有限公司; 中国铁道科学研究院集团有限公司铁道建筑研究所 本实用新型涉及一种气凝胶隔热防水毡高地热隧道结构，其为自隧道岩壁向内依次为隧道岩壁、初支喷射混凝土层、第一土工布层、自粘式气凝胶隔热防水毡层和衬砌混凝土层，所述第一土工布层用钢钉与所述初支喷射混凝土层固定，所述自粘式气凝胶隔热防水毡与所述土工布层粘接固定，本实用新型所提供的隧道结构具有隔热效果好、安装效率高，材料环保不燃烧的优点，安装使用方便，避免了材料在服役过程中的隔热性能衰减、保温效果或施工效果降低的问题。
图1为本实用新型气凝胶隔热防水毡高地热隧道结构；

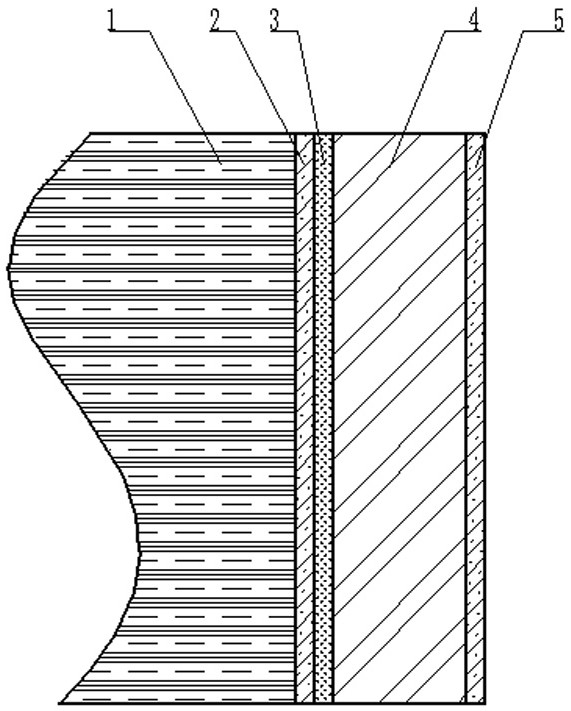

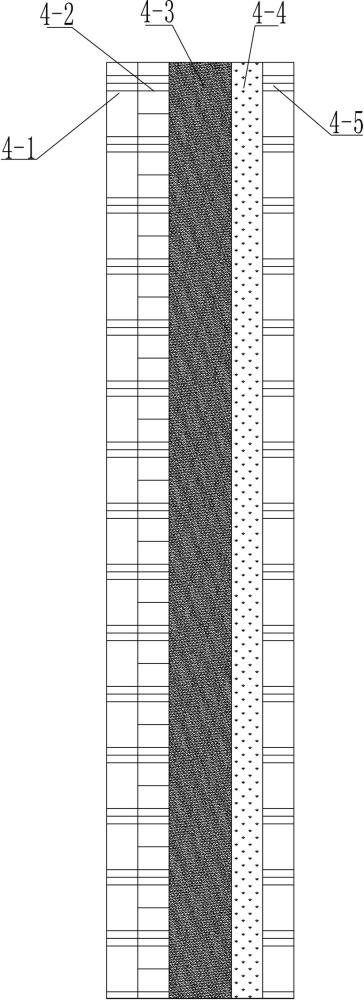

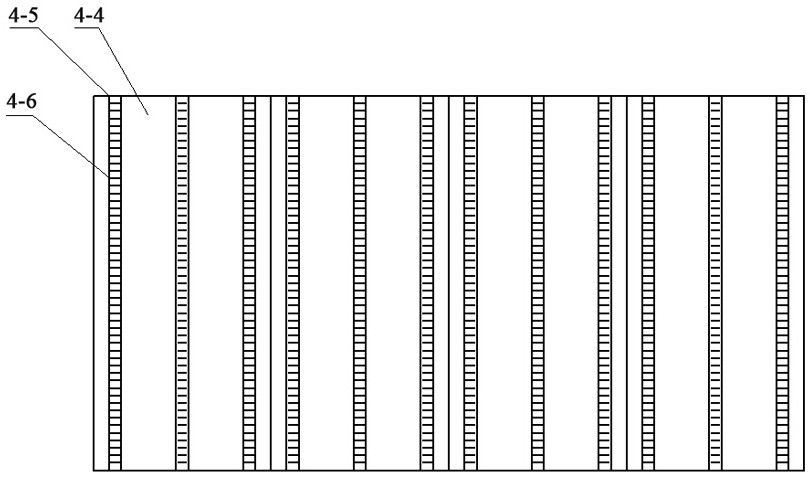

 图2为本实用新型自粘式气凝胶隔热防水毡结构；  图3为本实用新型自粘式气凝胶隔热防水毡结构的另一视角结构图； 图例说明： 1.隧道岩壁、2.初支喷射混凝土层、3.第一土工布层、4.自粘式气凝胶隔热防水毡层、5.衬砌混凝土层、4-1.自粘带、4-2.高温防水透气膜、4-3.二氧化硅气凝胶层、4-4.第二土工布层、4-5.自粘式防水板、4-6.塑料线。
——摘录自“国家知识产权局网站”
