为适应工程对土工布性能的需求，拓展土工布的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工布技术推广与应用，增进技术人员对土工布产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年5月份协会会员单位授权的土工布相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：一种聚丙烯土工布及软体排
申请号：CN202311342870.2 公开号：CN117417596B 授权公告日：2024.05.31 专利权人：无锡中水土工新材料有限公司 本发明涉及防冲护岸技术领域，具体为一种聚丙烯土工布及软体排，以重量份数计，由以下原料制备而成：聚丙烯80‑100份、聚烯烃弹性体10‑20份、羧基化聚丙烯腈改性环氧基POSS 1‑3份、纳米二氧化钛0.1‑1份、云母粉0.1‑1份、马来酸0.05‑0.1份、稀土硬脂酸盐0.05‑0.1份，本发明所制备的聚丙烯粒料具有良好的力学性能和耐老化性能，用于制作的聚丙烯土工布具有更长的使用寿命。  由表1可知，本发明所制备的聚丙烯粒料具有良好的力学性能和耐老化性能，用于制作的聚丙烯土工布具有更长的使用寿命。 2.发明专利名称：一种土工布生产成型装置 申请号：CN202410302294.7 公开号：CN117904813B 授权公告日：2024.05.31 专利权人：浩阳环境股份有限公司 本发明涉及土工布生产技术领域，具体公开了一种土工布生产成型装置，包括架体，架体上设置有展平机构和浸水机构，展平机构包括四个展平单元，每个展平单元均包括多个展平板、用于带动多个展平板进行循环移动的驱动结构，以及用于展平板向外侧进行移动的导向结构，浸水机构包括多个海绵块、用于使海绵块处于挤压状态的按压结构、用于夹紧土工布的夹紧结构，以及用于对甩边宽度进行调节的第二调节组件；本发明的一种土工布生产成型装置，通过展平机构能够将土工布展平，避免后续热压时出现重叠粘连的现象，通过浸水机构能够对土工布浸湿，同时能够避免对浸水处的临边部位造成影响，从而保证了对甩边部位的控制精准度。
图1
 图2  图3  图4  图5  图6
图1是本发明的整体结构示意图。
图2是本发明的展平单元的结构示意图。 图3是本发明的展平单元的另一结构示意图。 图4是本发明的图3中A处的放大结构示意图。 图5是本发明的U型板、导向块、安装板、展平板与海绵块的装配结构示意图。 图6是本发明的导向块、安装板、海绵块与夹持板的装配结构示意图。 图例说明： 1、架体；11、传导辊；2、展平单元；21、展平板；211、凸起；22、链条； 23、链轮；24、U型板；25、支撑板；26、液压杆；27、第一连杆；28、第二连杆；29、导向块；291、导向杆；292、安装槽；3、海绵块；31、按压板；311、调节孔；32、安装板；33、夹持板；331、延伸尖端；34、伸缩杆； 35、固定栓；4、洒水装置。 3.发明专利名称：工业废渣填充路基结构及其施工工艺 申请号：CN202210840817.4 公开号：CN115094694B 授权公告日：2024.05.24 专利权人：石家庄铁道大学 本发明提供了一种工业废渣填充路基结构及其施工工艺，所述工业废渣填充路基结构包括从下至上依次叠设的多个压实层，以及连接于多个所述压实层边缘的包边，多个所述压实层的宽度从下至上依次减小；所述压实层包括土工布、固定块以及填充层，所述土工布包括沿第一预设路径依次连接的第一折弯单元、平铺单元以及第二折弯单元，所述第一折弯单元和所述第二折弯单元分别沿环形路径延伸，并分别具有搭设于所述平铺单元顶部的自由端；所述固定块设于所述包裹腔；所述填充层压设于所述平铺单元的顶部，以固定所述第一折弯单元和所述第二折弯单元的自由端。本发明提供的工业废渣填充路基结构及其施工工艺降低了施工成本，减少了环境污染。
图1

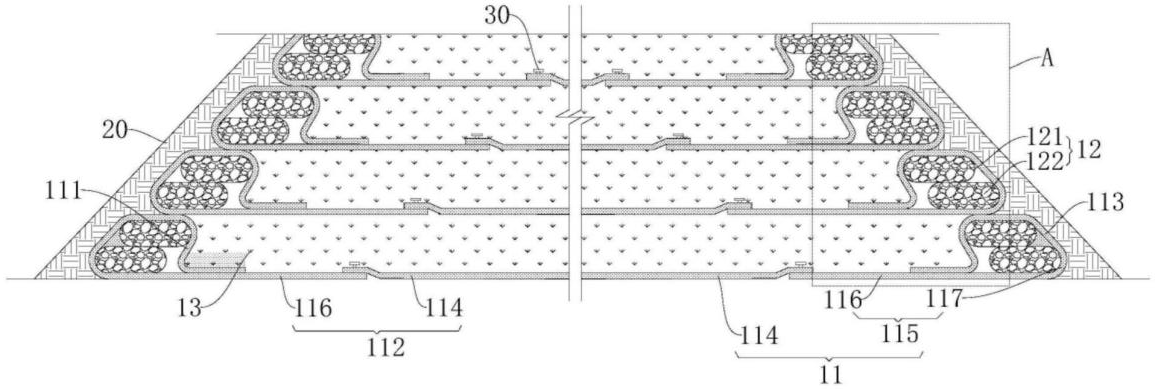

 图2 图1为本发明实施例提供的土工废渣填充路基结构的横截面结构示意图； 图2为图1中A部放大结构示意图。 图例说明： 10-压实层；11-土工布；111-第一折弯单元；112-平铺单元；113-第二折弯单元；114-第一铺设层；115-第二铺设层；116-平铺部；117-折弯部；12-固定块；121-包裹袋；122-碎石；13-填充层；20-包边；30-锚钉。 4.发明专利名称：一种应用于高速铁路路基的土工布快速施工方法 申请号：CN202310992815.1 公开号：CN116791410B 授权公告日：2024.05.24 专利权人：中国铁道科学研究院集团有限公司铁道建筑研究所; 中国铁道科学研究院集团有限公司 本申请提出一种应用于高速铁路路基的土工布快速施工方法，该方法包括以下步骤：根据路基积水点信息，从路基边坡向路基内部钻孔；在钻孔过程中，同时插入套管，得到成孔；向成孔中置入吸导水结构；拔出套管，并对孔隙进行填充封闭；其中，所述吸导水结构包括毛细排水管、导水土工布。本申请提供的技术方案，能够降低高速铁路路基积水点整治的成本及整治效率。
图1
 图2  图3  图4  图5 图1为本申请方案的实施例中应用于高速铁路路基的土工布快速施工方法的主要步骤流程图； 图2为本申请方案的实施例中包含混凝土挡土墙和集水槽方案的吸导水结构位置示意图； 图3为本申请方案的实施例中对整个路基进行钻孔得到成孔的示意图； 图4为本申请方案的实施例中垂直路基方向的吸导水结构铺设示意图； 图5为本申请方案的实施例中吸导水结构的吸水段和蒸发段示意图。 图例说明： 吸水段A1；蒸发段A2；路基C0；成孔C1；吸导水结构C2；集水槽C3；泡沫轻质土C4；混凝土挡土墙C5。 5.发明专利名称：一种土工布生产粘合装置 申请号：CN202410310331.9 公开号：CN117922143B 授权公告日：2024.05.24 专利权人：浩阳环境股份有限公司 本发明涉及建筑材料生产技术领域，具体公开了一种土工布生产粘合装置，包括底座、传动单元、挤压单元、卷绕单元和调节架，底座的上方两侧均固定连接有支撑板，挤压单元具有多个且等间距排列在传动单元上，挤压单元经过传动单元对土工格栅布挤压将疏水肋条压出，挤压单元包括安装架和夹板，卷绕单元具有两个分别滑动配合在两个支撑板相对的一侧上，卷绕单元包括矩形板和锥形板；本发明利用拉板与夹板之间的配合能够带动矩形板在支撑板上移动，同时可以使两个夹杆转动对土工布进行卷绕，以增加土工布上疏水肋条的厚度，解决了在生产不同厚度的疏水肋条的情况下需要更换不同类型的配件来实现的繁琐现象。
图1
 图2  图3  图4  图5  图6  图7  图8  图9 图1是本发明粘合装置的结构示意图。 图2是本发明粘合装置的剖面结构示意图。 图3是本发明挤压单元的结构示意图。 图4是本发明夹板的结构示意图。 图5是本发明卷绕单元的俯视结构示意图。 图6是本发明卷绕单元的剖面结构示意图。 图7是本发明安装板的结构示意图。 图8是本发明调节架的结构示意图。 图9是本发明土工布的剖面结构示意图。 图例说明： 1、底座；2、支撑板；3、安装板；4、传动单元；5、挤压单元；6、卷绕单 元；7、输送辊；101、第一滑槽；31、滑轨；32、第二滑槽；41、驱动轴；42、第一齿轮；43、链条；51、安装架；52、铰接座；53、夹板；54、顶板；55、第一弹簧；531、副板；532、加热腔；533、针尖；61、矩形板；62、固定套；63、锥形板；64、拉板；65、夹杆；66、第二齿轮；611、第二 弹簧；612、电动开关；621、第三弹簧；622、限位槽；631、丝杠；632、调 节螺母；661、转轴；81、第一滑动块；82、第二滑动块；83、齿条；811、第一连杆；812、第一压板；821、第二连杆；822、第二压板。 6.发明专利名称：一种无污泥好氧池微生物发生系统及其制作方法 申请号：CN202311179570.7 公开号：CN117125812B 授权公告日：2024.05.17 专利权人：华北水利水电大学 本发明公开了一种无污泥好氧池微生物生态修复发生系统及其制作方法，涉及生态修复技术领域，包括方形模具、渗水反滤土工布、粘结模块和混合填料，渗水反过滤土工布匹配固定在模具内壁上，粘结模块用于将渗水反滤土工布与混合填料粘接，混合填料通过渗水反滤土工布顶部缝合处分层装入模具内腔中，模具底部还设有呈井字状排列的半圆形凸起，且该井字状排列的半圆形凸起内腔中匹配套装有半圆形透气管。本发明不需要活性污泥，不用补充碳源，遇污水和曝气后可自动发生，可用于处理入河（湖）污水或旁路治理河湖受污染的水体、修复水生态，符合节能环保标准。
图1
 图2  图3  图4  图5 图1为本发明发生系统的剖视结构示意图； 图2为本发明半圆形透气管的俯视结构示意图； 图3为本发明模具的立体结构示意图； 图4为本发明模具的内部半剖结构示意图； 图5为本发明模具的底板结构示意图。 图例说明： 混合填料1、模具2、渗水反滤土工布3、PES热熔胶网膜4、缝合处5、半圆形凸起6。 7.发明专利名称：一种土工织物加筋施工方法 申请号：CN202210418895.5 公开号：CN114673132B 授权公告日：2024.05.07 专利权人：石家庄铁道大学 本发明提供了一种土工织物加筋施工方法，属于土工建筑技术领域，包括在土工布上设置加强肋条，铺设土工布于地基上，并将加强肋条向上拉起，使加强肋条处于直立状态；使用多个夹持组件夹紧加强肋条，在夹持组件下端固定安装定位部，定位部支撑于土工布上；向地基内填土并沿加强肋条的长度方向夯实土体；继续填土至土体覆盖加强肋条，并夯实土体；在土体上敷设具有加强肋条的土工布，并将加强肋条向上拉起，使加强肋条处于直立状态。本发明提供的土工织物加筋施工方法，提高了土工布的利用率，且直立状态的多个加强肋条使土体整体性较高，提高了土体的可靠性。
图1
 图2
图3

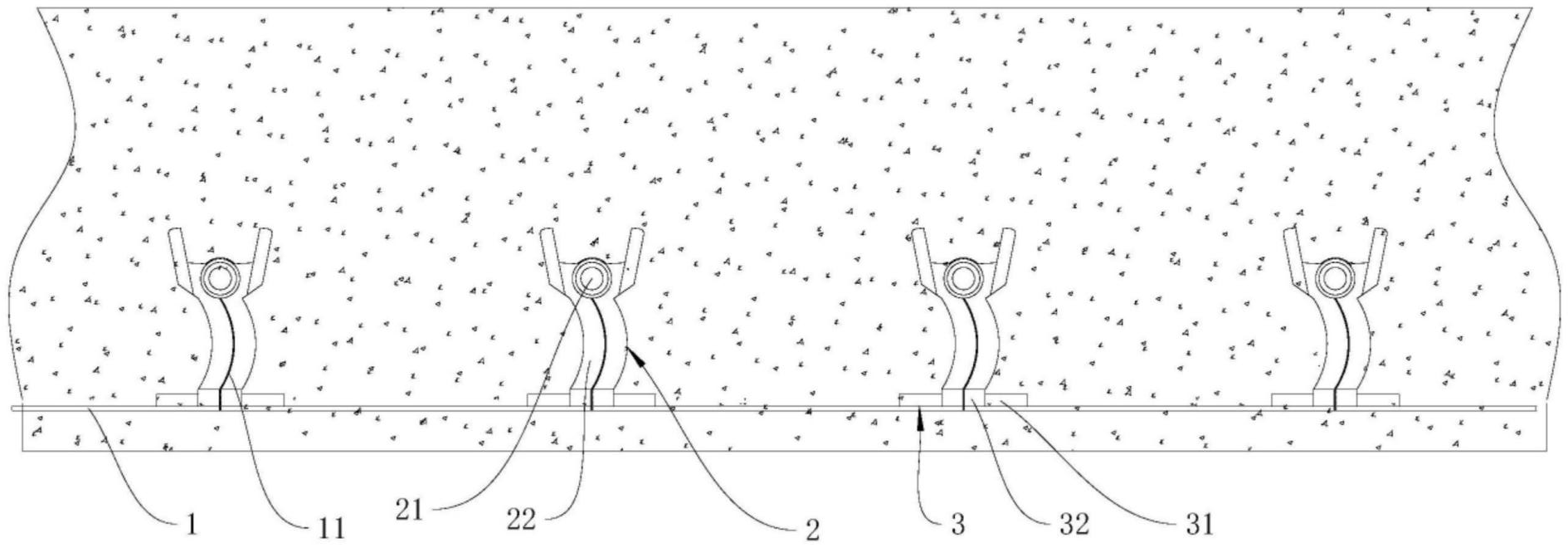

 图4  图5  图6  图7  图8 图1为本发明实施例提供的土工布与土体的连接示意图； 图2为本发明实施例提供的夹持组件与土工布的连接示意图一； 图3为本发明实施例提供的夹持组件与土工布的连接示意图二； 图4为本发明实施例提供的土工布的结构示意图； 图5为本发明实施例提供的夹持组件的主视图； 图6为本发明实施例提供的夹持组件的俯视图一； 图7为本发明实施例提供的夹持组件的俯视图二； 图8为本发明实施例提供的土工布与土体的外部结构示意图。 图例说明： 1、土工布；11、加强肋条；2、夹持组件；21、固定部；22、夹持部；23、安装间隙；24、弹力部；3、定位部；31、垫板；32、竖向板；33、辅助间隙；4、土工网；5、土工袋。
实用新型
1.实用新型名称：一种消落区格构锚支护结构申请号：CN202323108669.6 公开号：CN221029946U 授权公告日：2024.05.28 专利权人：重庆大学 本实用新型涉及工程防护技术领域，具体涉及一种消落区格构锚支护结构；包括锚杆格构和多组稳固模块，多组稳固模块均设置于锚杆格构内；稳固模块包括土工布、钢丝拉网和填充物，土工布与钢丝拉网固定连接，并位于锚杆格构内，钢丝拉网与锚杆格构固定连接，并位于锚杆格构内，且钢丝拉网位于土工布的上方，填充物设置于土工布的上方，通过上述方式，实现了能够增加对库岸消落区的加固效果，有效抵抗涌浪淘蚀，提高了耐久性。
图1
图1是本实用新型的消落区格构锚支护结构的整体结构示意图。 图2  图3 图2是本实用新型的消落区格构锚支护结构的稳固模块的结构侧视图。 图3是本实用新型的消落区格构锚支护结构的钢丝拉网的结构侧视图。 图例说明： 10-锚杆格构、20-稳固模块、11-格栅、12-锚杆、13-容纳槽、21-土工布、22-钢丝拉网、23-填充物、221-纵向钢筋、222-横向钢筋。 2.实用新型名称：一种多纤维复合长丝土工布制备装置 申请号：CN202323006284.9 公开号：CN221000063U 授权公告日：2024.05.24 专利权人：山东路德新材料股份有限公司; 泰安路德工程材料有限公司 本实用新型属于土工布制造技术领域，特别涉及一种多纤维复合长丝土工布制备装置。该多纤维复合长丝土工布制备装置，其特征是：包括若干组依次布置的纺丝系统，所述纺丝系统包括挤出机，挤出机末端连接纺丝箱，纺丝箱连接牵伸机，纺丝箱与牵伸机之间设有侧吹风器，牵伸机输出端连接摆片机，摆片机下方设有铺网机。本实用新型的有益效果是：使用多组纺丝系统，经纺粘针刺一次成型，兼具多种纤维优势，扩大了使用范围。可通过控制多组纺丝系统设计上下层等效孔径尺寸，经纺粘针刺一次成型，兼具过滤和反滤作用。
图1
附图1为本实用新型的结构示意图图例说明： 1纺丝系统，2挤出机，3纺丝箱，4牵伸机，5侧吹风器，6摆片机，7铺网机，8上料斗，9过滤器，10计量泵。 3.实用新型名称：一种聚酯长丝针刺加强带土工布 申请号：CN202322505577.5 公开号：CN220947063U 授权公告日：2024.05.14 专利权人：肥城联谊工程塑料有限公司 本实用新型涉及土工布技术领域，具体地说是一种聚酯长丝针刺加强带土工布，包括中间层、铺设在中间层上方的表面纤维网层和铺设在中间层下方的底面纤维网层，所述表面纤维网层和底面纤维网层均通过聚酯长丝针刺而成，表面纤维网的粗糙度小于底层纤维网的粗糙度。本申请的使用，能通过表面纤维层和底面纤维层且均通过聚酯长丝针刺而成，能有效的提高土工布整体的强度，从而使得土工布更加耐用。表面纤维网的粗糙度小于底层纤维网的粗糙，能增加底面摩擦力，从而防止土工布底面与地面出现滑动，降低摩擦损耗，进而进一步增加其强。
图1
图1是本实用新型的结构示意图； 图2 图2是图1的A向视图。 图例说明： 1、表面纤维网层，2、底面纤维网层，3、加强筋，4、上加热带，5、中间层。 4.实用新型名称：长丝聚丙复合型导水土工布 申请号：CN202322671196.4 公开号：CN220953328U 授权公告日：2024.05.14 专利权人：肥城联谊工程塑料有限公司 本实用新型涉及土工布技术领域，具体涉及一种便于连接的高强度土工布，包括上下叠加的格栅和编织布，所述编织布通过绗缝线与格栅固定连接，所述编织布的端部设有衔接部，所述衔接部通过绗缝线固定，所述衔接部设有扣合件，所述扣合件包括母扣和子扣。通过将格栅利用绗缝线固定于编织布上，可有效提高了土工布整体的强度，且使得土工布可一次施工成型，并通过缝合连接的方式解决了现有土工布与格栅热复合存在的粘合不佳问题。同时，通过在土工布边沿设置扣合件，在铺设时可将相邻的土工布扣合连接，大大提高了铺设效率，节省人力物力。
图1
图1：便于连接的高强度土工布的结构示意图；图例说明： 1-格栅，2-编织布，3-衔接部，4-绗缝线，51-母扣，52-子扣。 5.实用新型名称：复合防水板 申请号： CN202321734998.9 公开号： CN220904319U 授权公告日：2024.05.07 专利权人：湖南阳光路迈新材料有限公司 本实用新型公布了一种复合防水板，它属于防水领域，它包括基板，所述基板与支护接触面设置有土工布。本实用新型的目的是提供一种复合防水板，能够提高防渗效果。
图1
 图2  图3  图4 图1为实施例1的侧视结构示意图。 图2为实施例2的侧视结构示意图。 图3为实施例3的侧视结构示意图 图4为实施例4的侧视结构示意图 图例说明： 1、基板；2、土工布；3、中间层；4、摩擦层；5、防水层。 6.实用新型名称：一种三维复合排水板 申请号：CN202322511457.6 公开号：CN220888607U 授权公告日：2024.05.03 专利权人：云南东欣土工材料制造有限公司 本实用新型公开了一种三维复合排水板，包括底板，所述底板的上表面固定连接有两个侧支架，所述底板的上表面开设有三个卡槽，所述底板的外表面固定连接有三个卡条，每个所述侧支架的外表面均开设有连通口，其中一个所述侧支架的外表面固定连接有三个连接块，其中一个所述侧支架的外表面开设有三个连接槽。本装置通过卡槽与卡条，可方便的将多块底板进行拼接安装，通过连接槽与连接块，可有效的对底板的另两侧进行进一步卡固，从而使得底板之间连接更加的紧密，有效的避免因缝隙过大而出现排水效果不佳，而造成的渗漏现象，进而使排水效果更佳显著，通过第一无纺土工布与第二无纺土工布，可较好的对雨水进行双层过滤。
图1
 图2  图3  图4 图1为三维复合排水板的正视结构示意图。 图2为三维复合排水板的后视结构示意图。 图3为三维复合排水板的俯剖结构示意图。 图4为三维复合排水板的侧剖结构示意图。 图例说明： 1、底板；2、侧支架；3、卡槽；4、卡条；5、连通口；6、连接块；7、连接槽；8、固定槽；9、支撑凸块；10、第一无纺土工布；11、网状交织板；12、乱丝覆布；13、第二无纺土工布；14、漏水板；15、隔离板；16、漏水孔；17、U形水槽；18、固定块；19、漏水槽。
——摘录自“国家知识产权局网站”
