为适应工程对土工膜性能的需求，拓展土工膜的功能和应用范围，基于相关技术的发展和生产设备的更新，会员单位进行了深入研发并申报专利。为了促进土工膜技术推广与应用，增进技术人员对土工膜产品的认识，加强沟通交流，中国土工合成材料工程协会秘书处继续收集整理了2024年4月份协会会员单位授权的土工膜相关专利，如有遗漏，请及时向秘书处反馈，以便整理汇总。
发明专利
1.发明专利名称：一种路桥衔接结构及施工方法
申请号：CN202111671423.2 公开号：CN114351567B 授权公告日：2024.04.26 专利权人：安徽省交通规划设计研究总院股份有限公司; 公路交通节能与环保技术及装备交通运输行业研发中心 本发明公开了一种新型路桥衔接结构及施工方法，包括桥台、路基和与路基搭接的轻质泡沫混凝土，轻质泡沫混凝土桥台处顶部设有台帽，台后路基侧顶部依次设有防渗土工膜、两层内置级配碎石的土工格栅、水稳，台后桥梁侧顶部依次设有防渗土工膜、低强度混凝土、搭板，结构顶部设有沥青路面、墙式护栏。该结构将桥台型式统一为不受桥台高度限制的桩柱式桥台，具有灵活调整锥坡位置、刚柔过渡、质量轻、占地面积小的特点，其结构固定、受力明确，不仅能有效降低路桥衔接处的差异沉降、提高路基与桥台的稳定性、解决墩柱间狭小空间难以压实的问题，还可控制桥梁规模，节约成本、便于标准化作业、加快施工进度，具有良好的经济技术效益。
图1

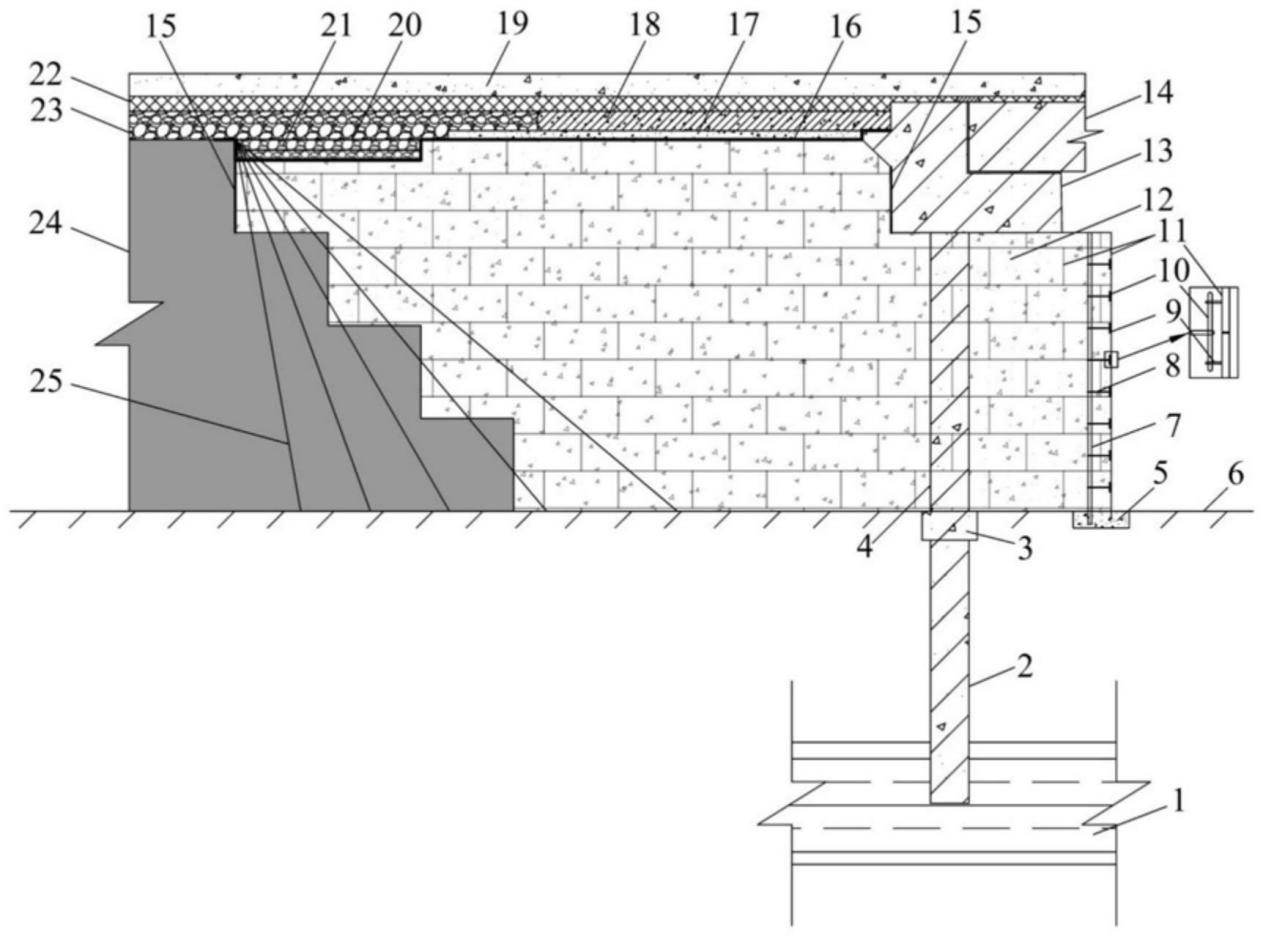

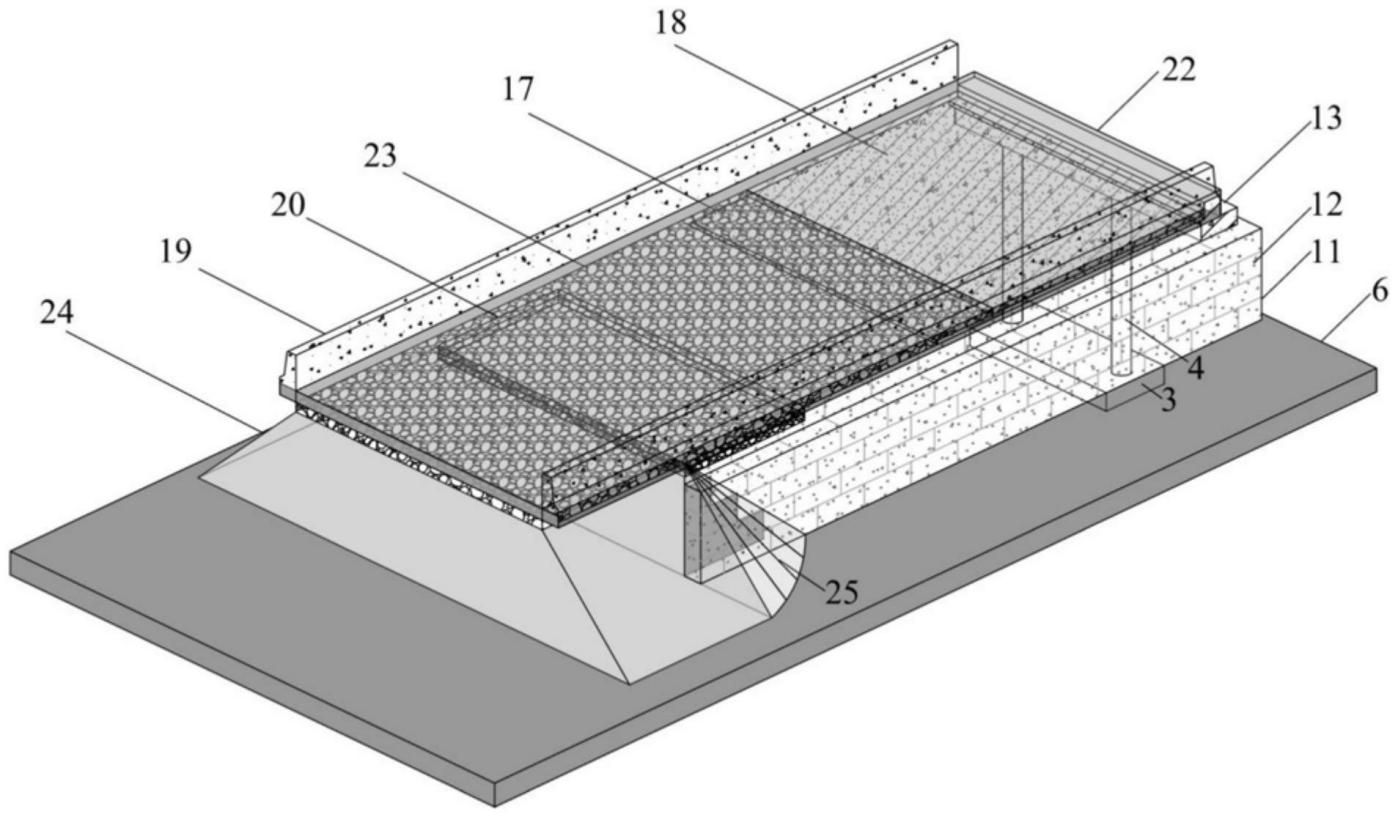

 图2 图1为路桥衔接结构横断面图； 图2为路桥衔接结构示意图。 图例说明： 1、持力层；2、桥台桩基；3、地系梁；4、墩柱；5、轻质泡沫混凝土 保护面板基础；6、原地面；7、角钢；8、拉杆；9、预埋筋；10、连接钢筋；11、轻质泡沫混凝土保护面板单元；12、轻质泡沫混凝土；13、台帽； 14、主梁；15、沉降缝；16、HDPE防渗土工膜；17、低强度混凝土；18、搭 板；19、墙式护栏；20、土工格栅；21、级配碎石；22、沥青路面；23、水 稳层；24、路基；25、锥形护坡。
实用新型
1.实用新型名称：一种增强型复合土工膜
申请号：CN202322423605.9 公开号：CN220813786U 授权公告日：2024.04.19 专利权人：泰安市普瑞特土工材料有限公司 本实用新型涉及土工保护设备技术领域，且公开了一种增强型复合土工膜，包括主体，所述主体的左右两端设置有衔接机构，所述主体采用聚氨酯膜制作。该增强型复合土工膜，采用衔接机构来连接主体的左右两端，这种设计使得膜片之间可以轻松地进行组装和衔接，提供了方便快捷的安装过程，这种方便的衔接组装功能可以节省施工时间和外部设备成本，提高了实用性，防渗透机构的增强膜和填充膜能够有效地阻止水分的渗透，保护下方土壤免受水分侵蚀，防冻机构的保温膜和防腐蚀膜提供了保温和防腐蚀的功能，能够有效地抵御低温和化学物质的侵蚀，这种综合性的防护设计使得土工膜在不同环境条件下具备全面的防护能力，保护工程结构和土壤的完整性和稳定性。
图1
 图2  图3  图4

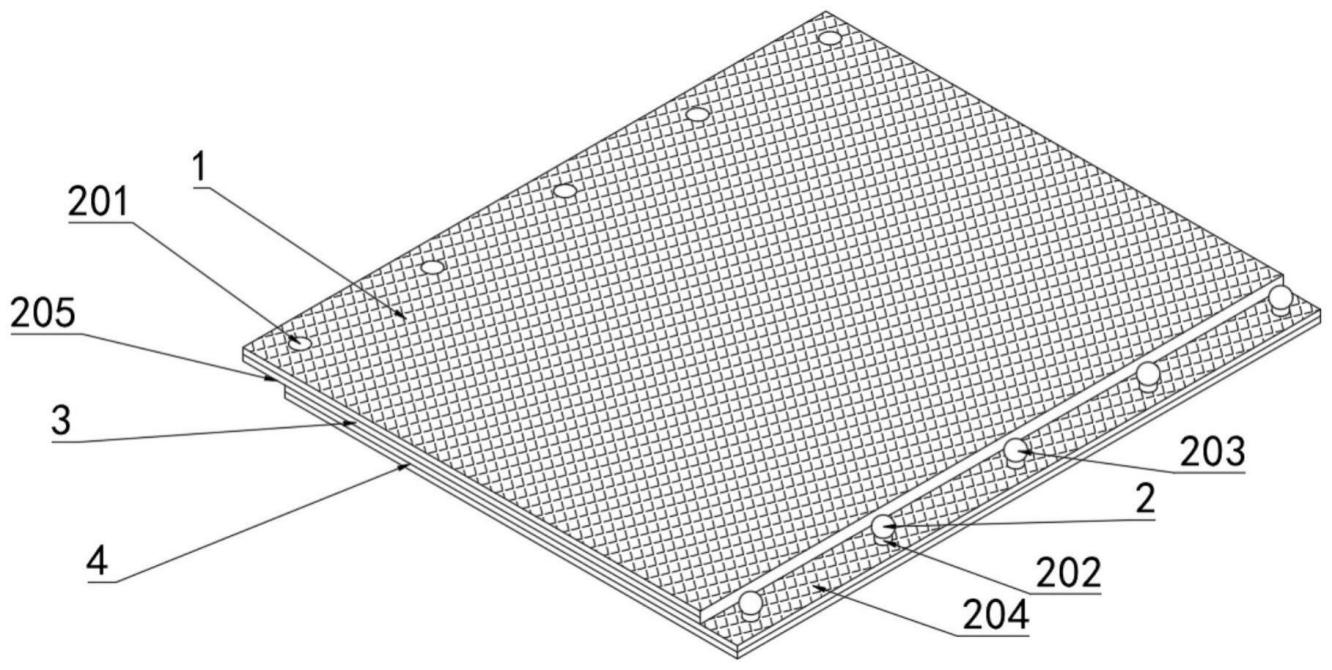

图1为本实用新型的立体结构示意图；

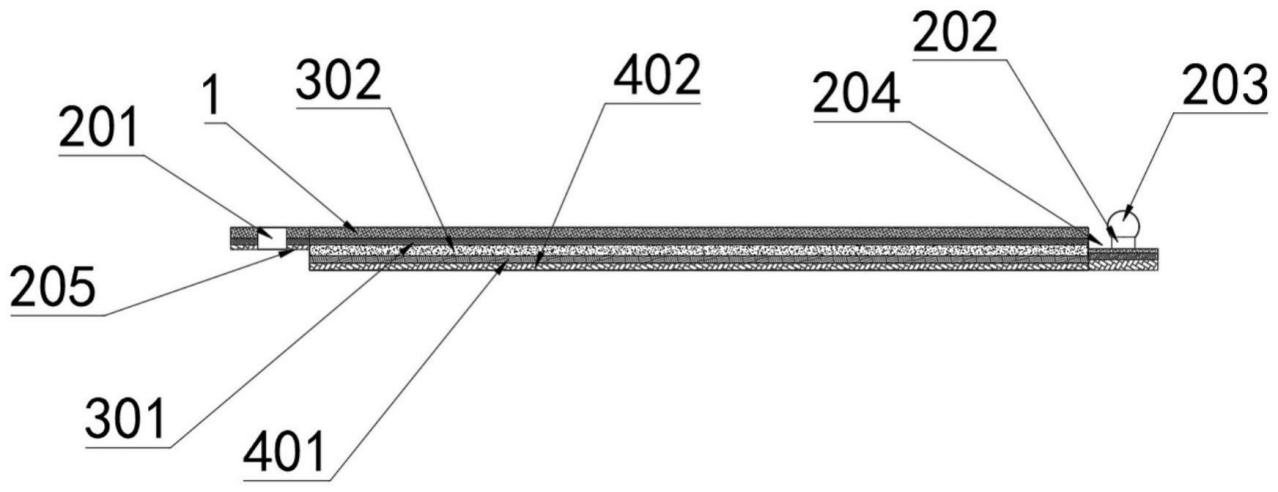

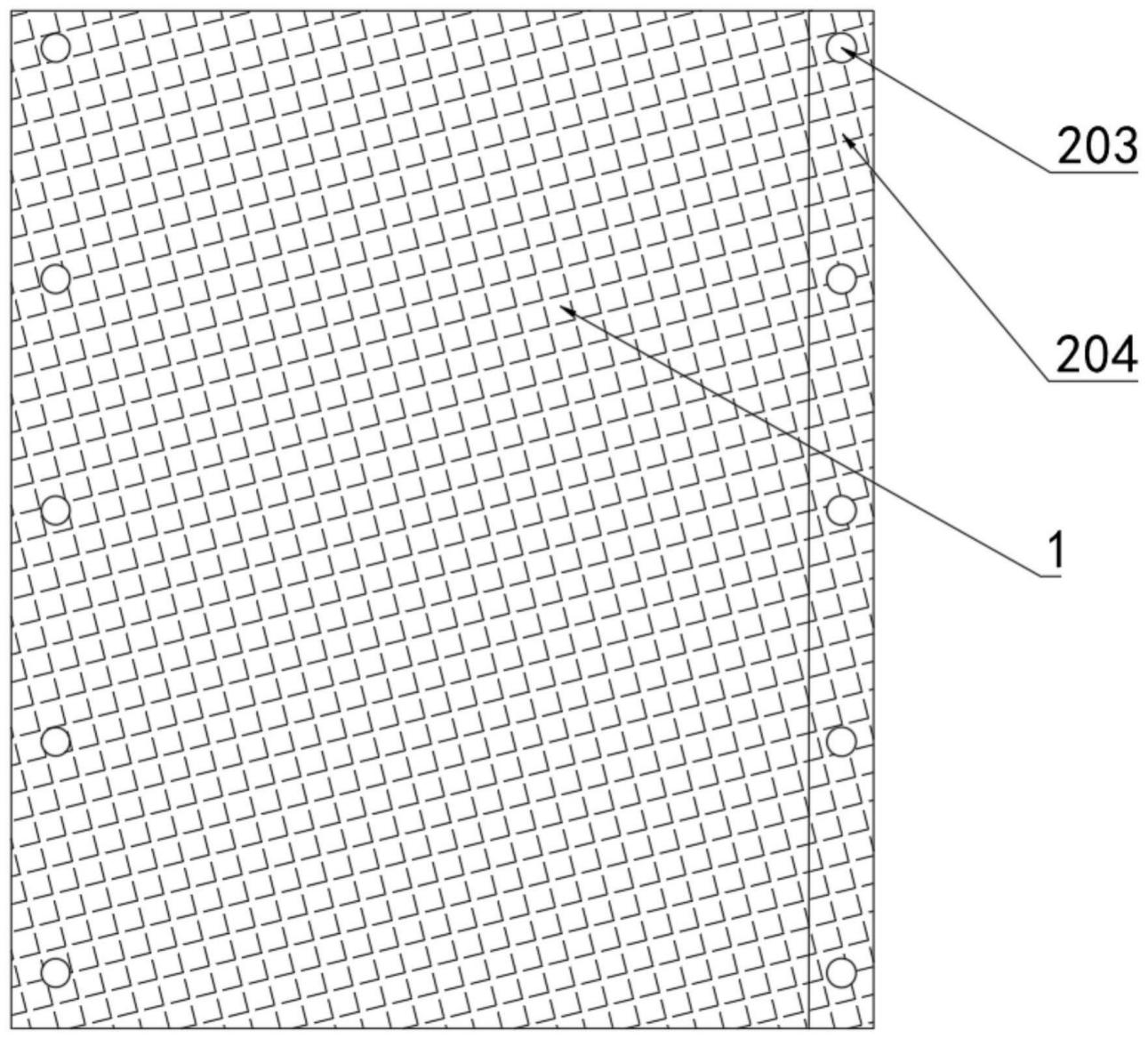

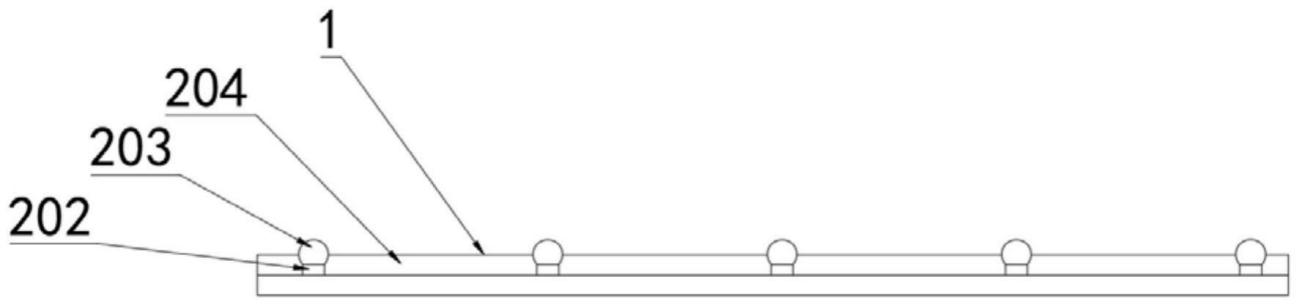

图2为本实用新型的上视结构示意图； 图3为本实用新型的侧视结构示意图； 图4为本实用新型的体横截面结构示意图。 图例说明： 1、主体；2、衔接机构；3、防渗透机构；4、防冻机构；201、安装孔；202、连接柱；203、安装球；204、凹槽；205、凸槽；301、增强膜；302、填充膜；401、保温膜；402、防腐蚀膜。 2.实用新型名称：一种复合型土工膜绷紧装置 申请号：CN202321801922.3 公开号：CN220744826U 授权公告日：2024.04.09 专利权人：德州耀华土工材料有限公司 本实用新型涉及一种复合型土工膜绷紧装置，包括装置座，所述装置座的上端靠近右侧设置着料架，所述装置座上端设置有支撑架，所述支撑架设置在料架的左侧，所述支撑架内壁转动连接着调节辊，所述调节辊内开设着槽体，所述槽体内设置有弹簧，所述弹簧外端连接着缓冲条，所述缓冲条贯穿槽体，所述缓冲条通过滑槽和调节辊滑动连接，所述滑槽开设在调节辊内。该复合型土工膜绷紧装置，当土工膜放料过程，料辊上的土工膜厚度发生变化，土工膜放料角度发生变化时，土工膜绷紧，通过缓冲条压缩弹簧，对土工膜绷紧起到缓冲效果，在移动轮的作用下，方便装置座的移动调整，便于土工膜放料铺设时使用，通过拧动螺杆推动抵架与地面抵触，增强摆放稳定。
图1
 图2  图3  图4  图5  图6

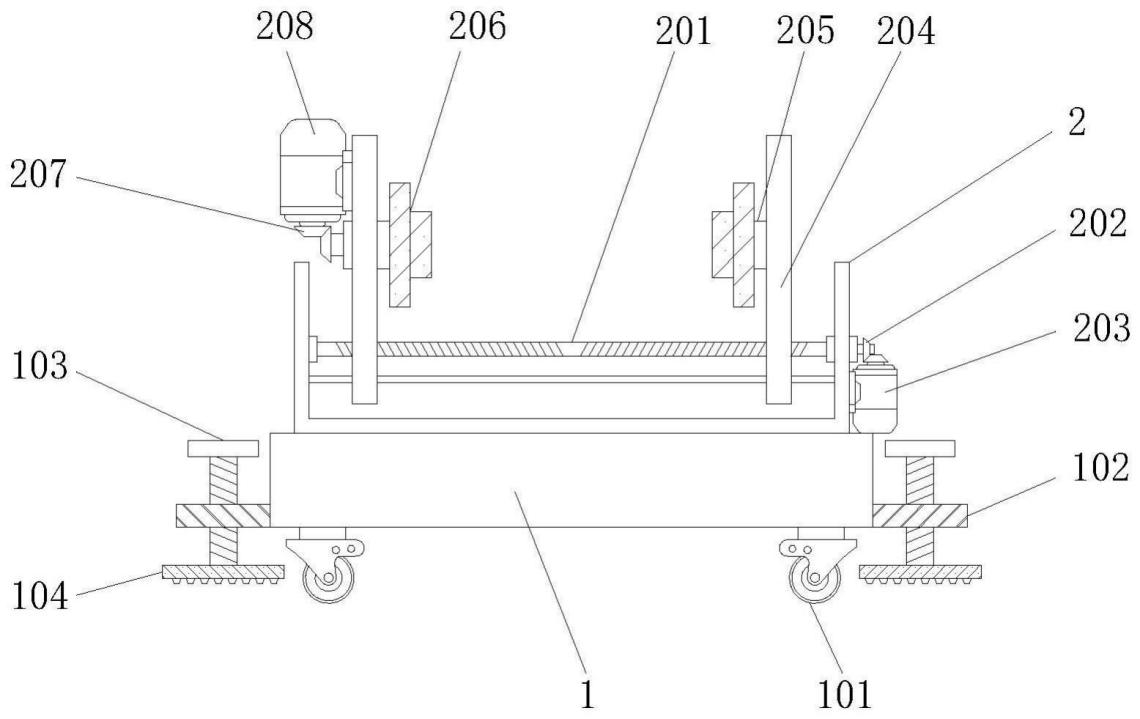

图1为本实用新型装置座正视结构示意图；

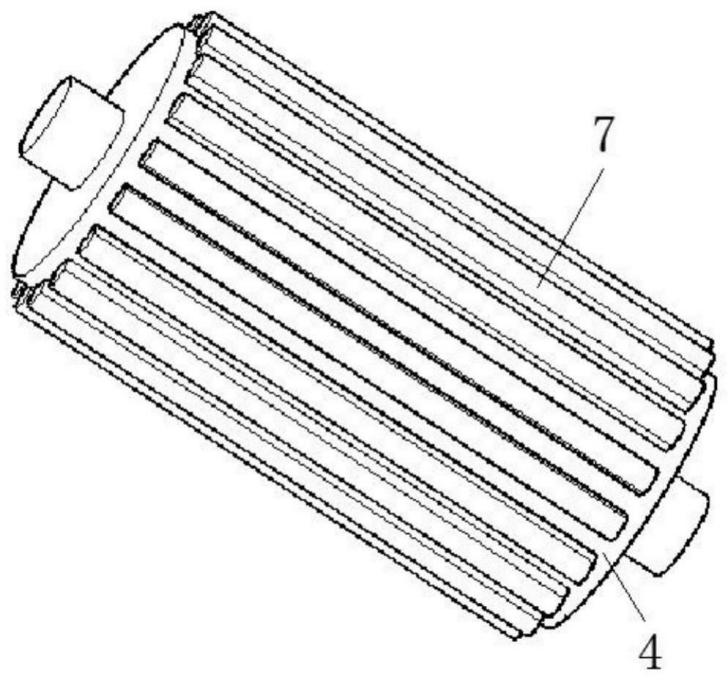

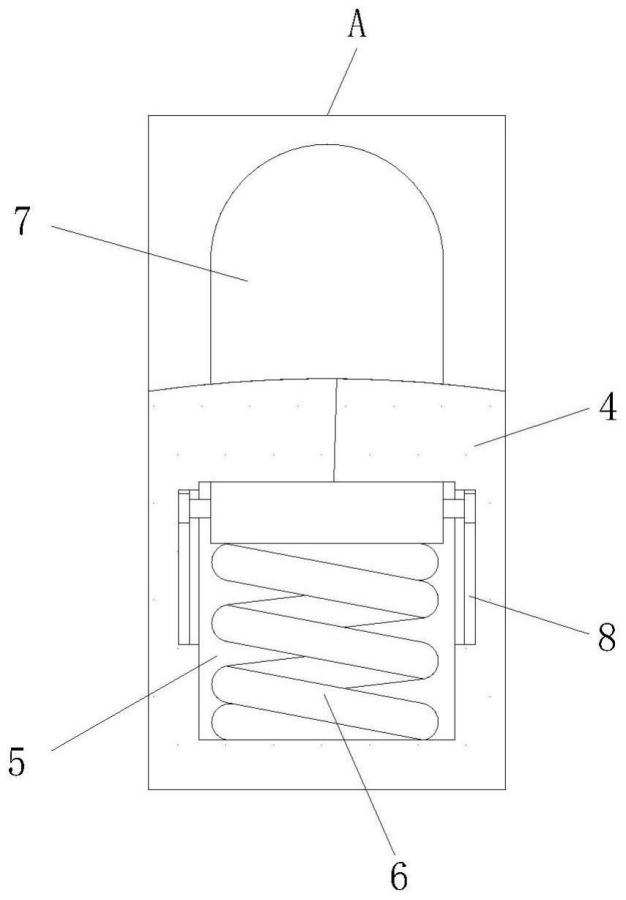

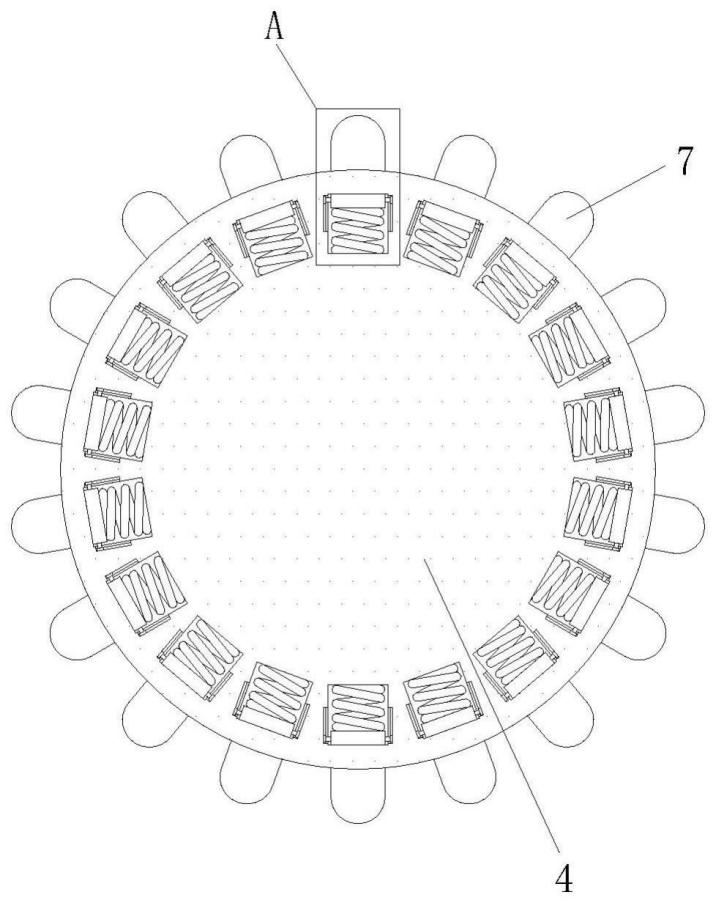

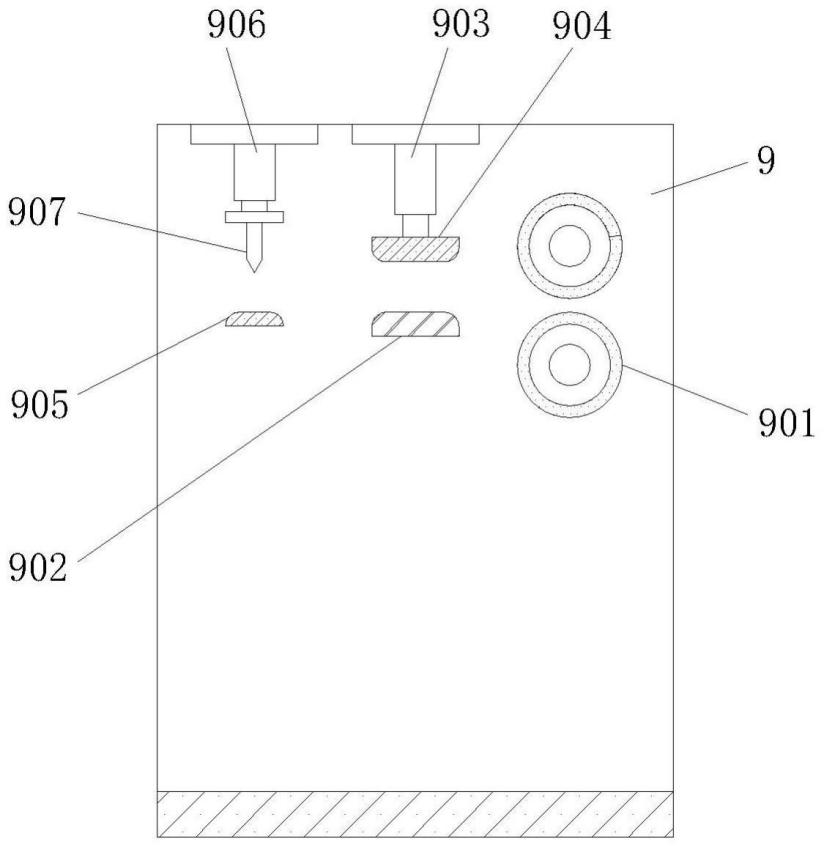

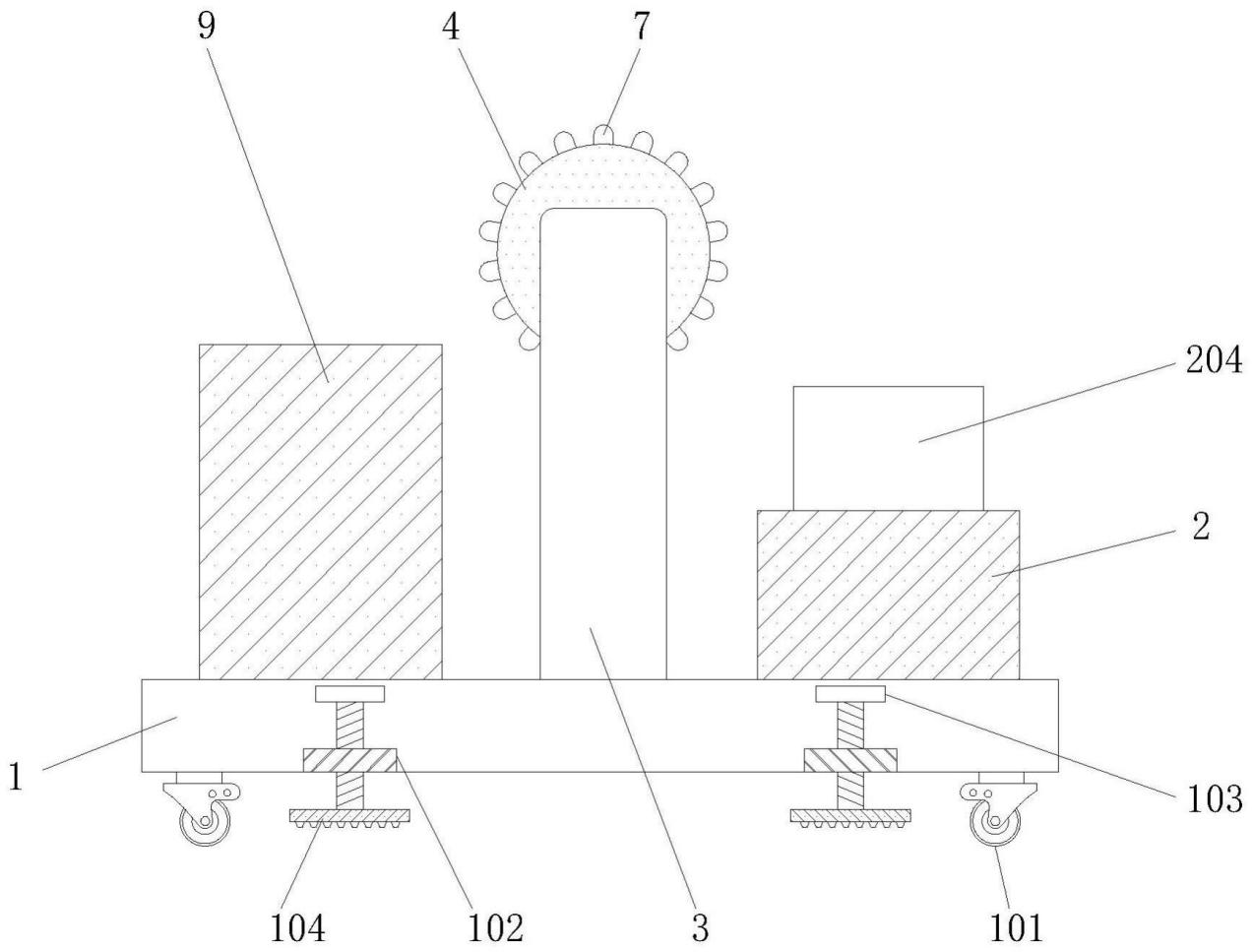

图2为本实用新型装置座右侧视结构示意图； 图3为本实用新型裁切架正视剖面结构示意图； 图4为本实用新型调节辊正视剖面结构示意图； 图5为本实用新型图4中A处放大结构示意图； 图6为本实用新型调节辊和缓冲条立体结构示意图。 图例说明： 1、装置座；101、移动轮；102、支板架；103、螺杆；104、抵架；2、料架；201、丝杠；202、第一锥齿轮组；203、第一电机；204、移动架； 205、转轴；206、夹架；207、第二锥齿轮组；208、第二电机；3、支撑架； 4、调节辊；5、槽体；6、弹簧；7、缓冲条；8、滑槽；9、裁切架；901、导 辊；902、第一板架；903、第一液压伸缩杆；904、压板；905、第二板架；906、第二液压伸缩杆；907、切刀。 3.实用新型名称：一种沿海淤泥地基施工围堰结构 申请号：CN202322337410.2 公开号：CN220725152U 授权公告日：2024.04.05 专利权人：福建省水利水电勘测设计研究院有限公司 本实用新型涉及一种沿海淤泥地基施工围堰结构，包括由充灌砂袋填筑而成的堰体，所述堰体包括围堰顶，围堰顶的一侧为迎水侧，另一侧为背水侧，在迎水侧与背水侧分别设置一级宽反压平台，所述堰体内部设置有复合土工膜，所述复合土工膜靠迎水侧边坡铺设，并在堰脚处折向背水侧；该围堰结构的堰基为淤泥层和砂质粘土层。采用增大接触面积的方法，采用充灌砂袋围堰，并在围堰双侧设置宽反压平台，以减小沉降及控制沉降均匀，增加围堰稳定性。本结构沉降较小、沉降均匀，在施工过程中围堰安全稳定，未出现滑移险情。
图1

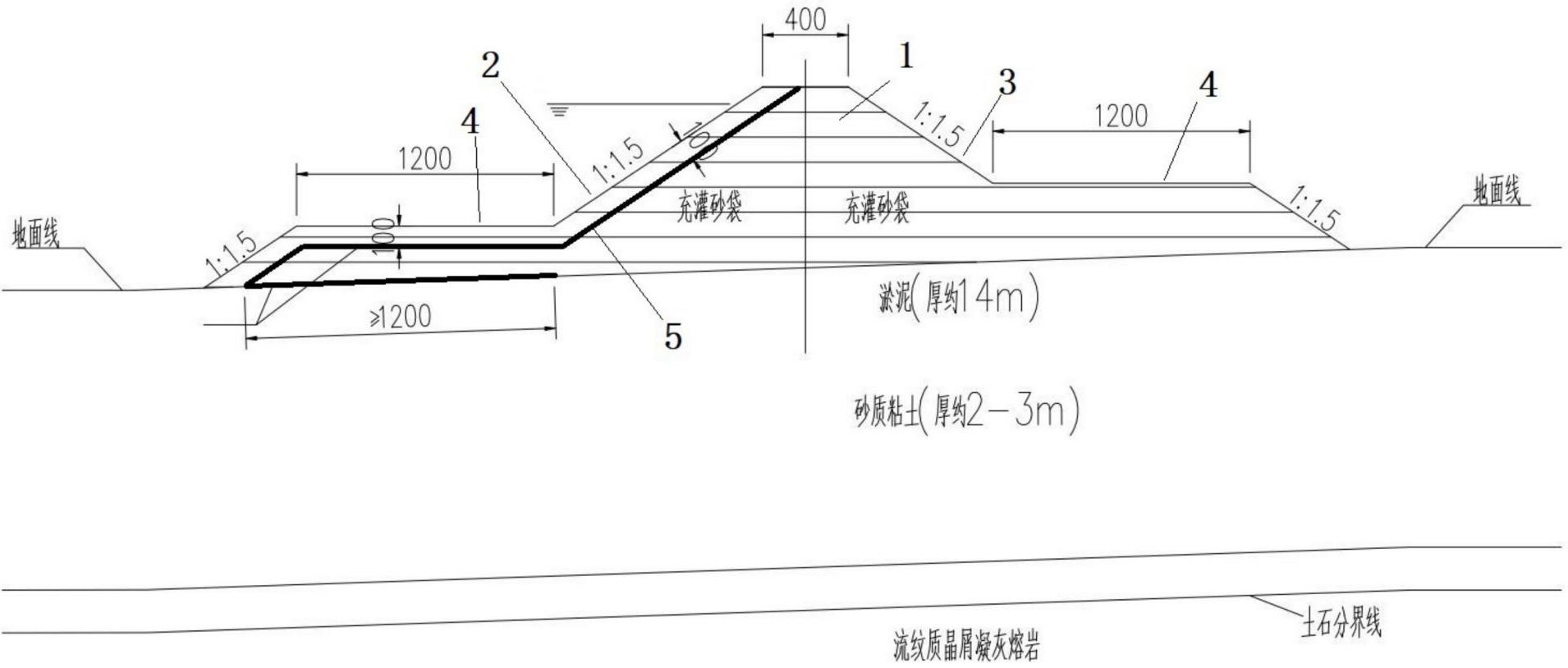

图1为本实用新型实施例的构造示意图。 4.实用新型名称：一种复合型土工膜原料混合装置 申请号：CN202321818127.5 公开号：CN220700109U 授权公告日：2024.04.02 专利权人：德州耀华土工材料有限公司 本实用新型涉及一种复合型土工膜原料混合装置，包括承载箱，所述转轴的外侧固定有支撑杆，所述支撑杆的外端通过压缩弹簧与第一刮条相连接，所述转轴的外侧固定有搅拌杆和第二刮条，所述承载箱的底部固定有下料通道，所述转轴贯穿承载箱的底部并通过插销固定有连接套，所述承载箱的顶部固定有电动伸缩柱，所述电动伸缩柱贯穿承载箱的顶部并与刮环相连接，所述承载箱的底部固定有辅助振动机构。该复合型土工膜原料混合装置，将原料通到承载箱内之后，转轴旋转，从而带动支撑杆、搅拌杆和第二刮条整体旋转，以此自动搅拌混合原料，第一刮条可刮除承载箱内壁上的原料，第二刮条可刮动承载箱内底部的原料，使得混合效果更加均匀充分。
图1

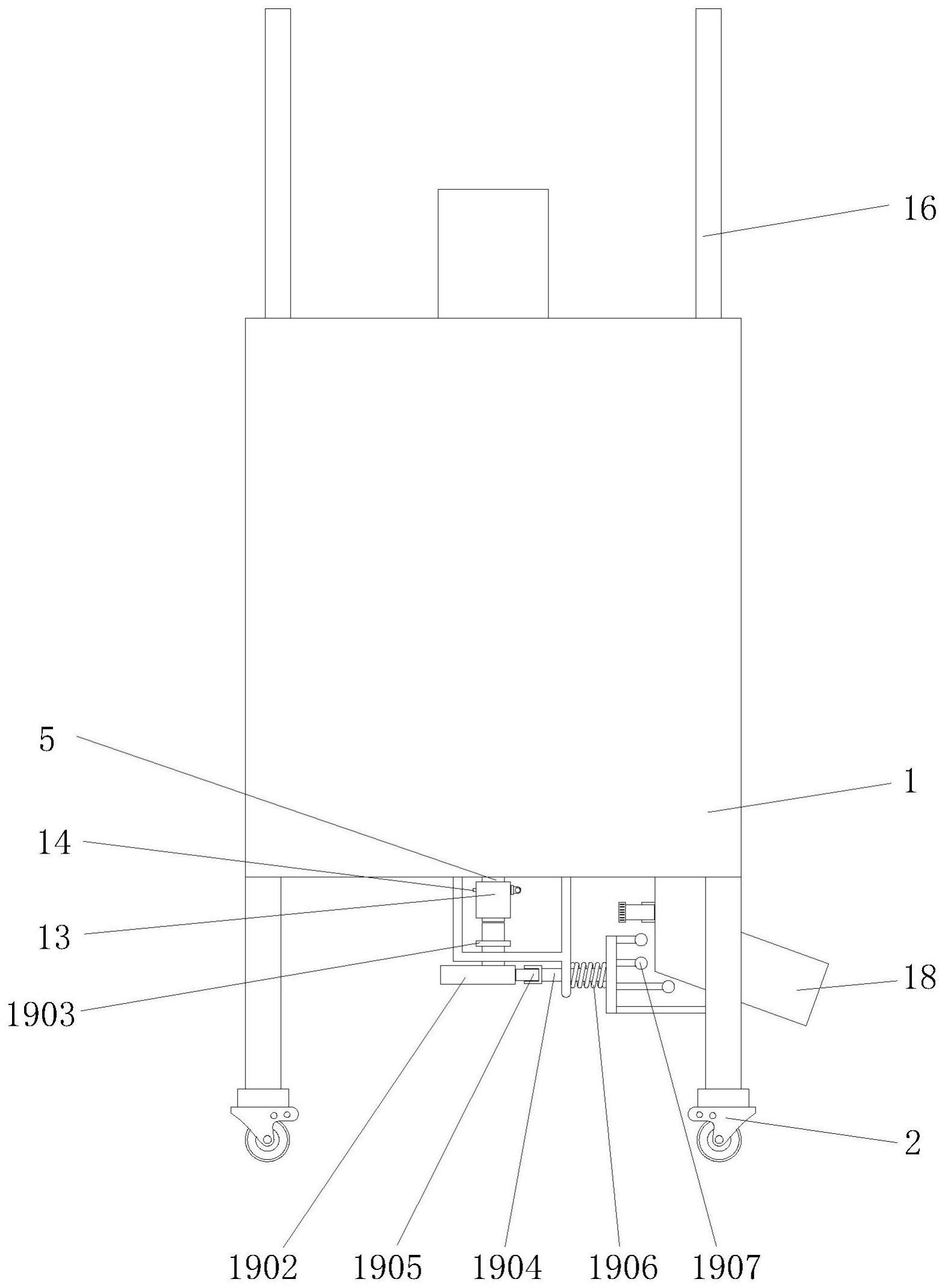

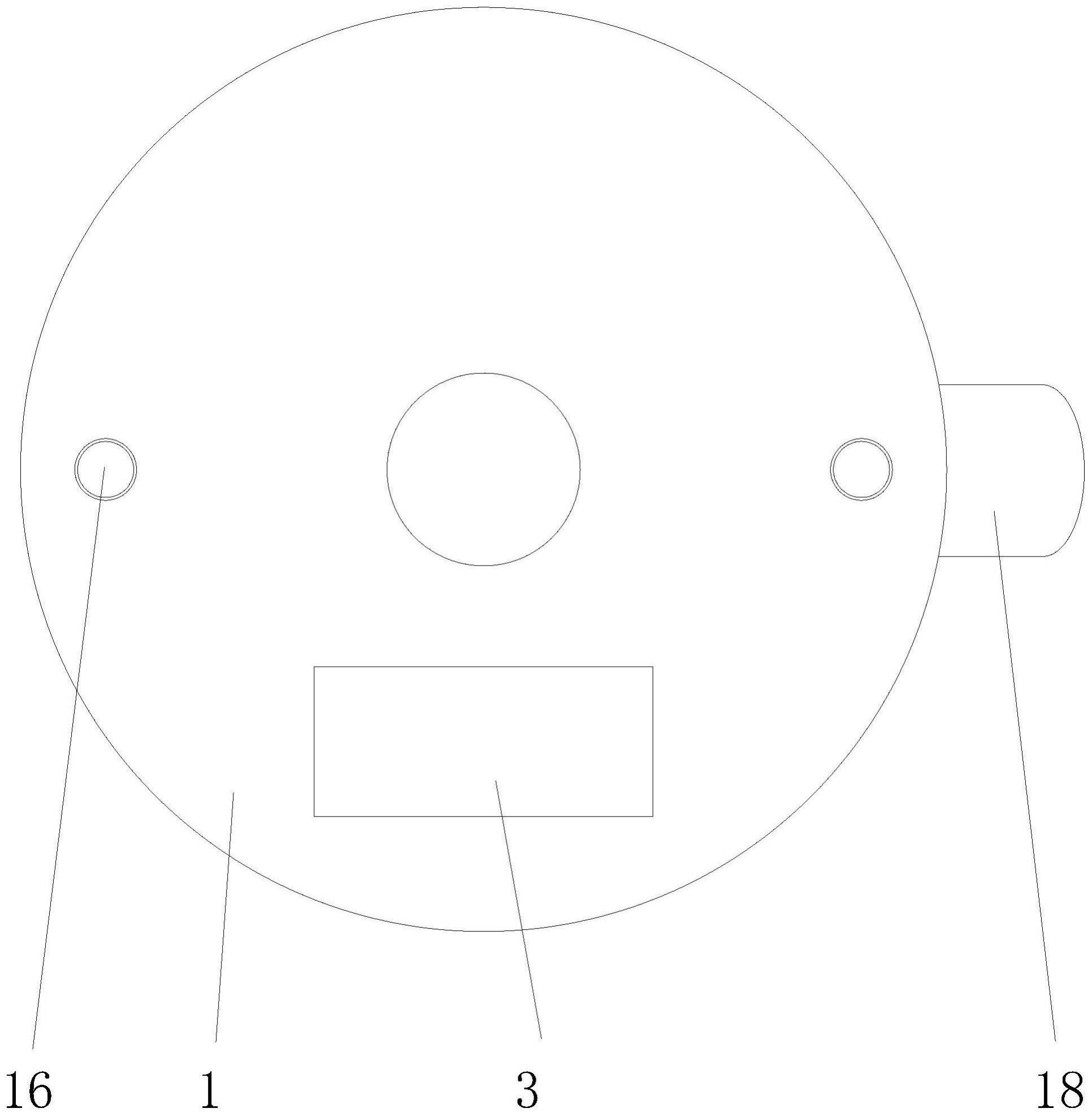

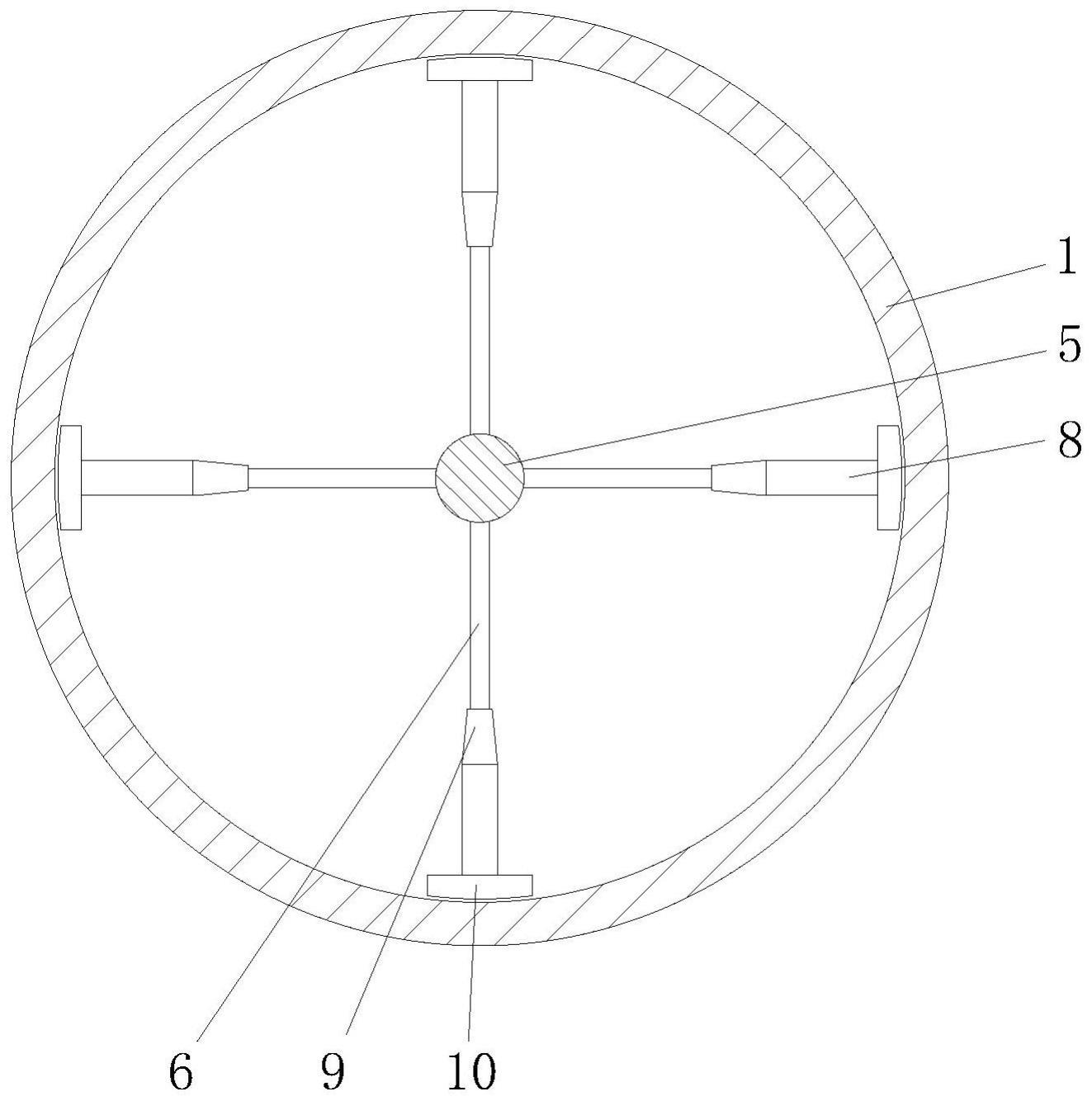

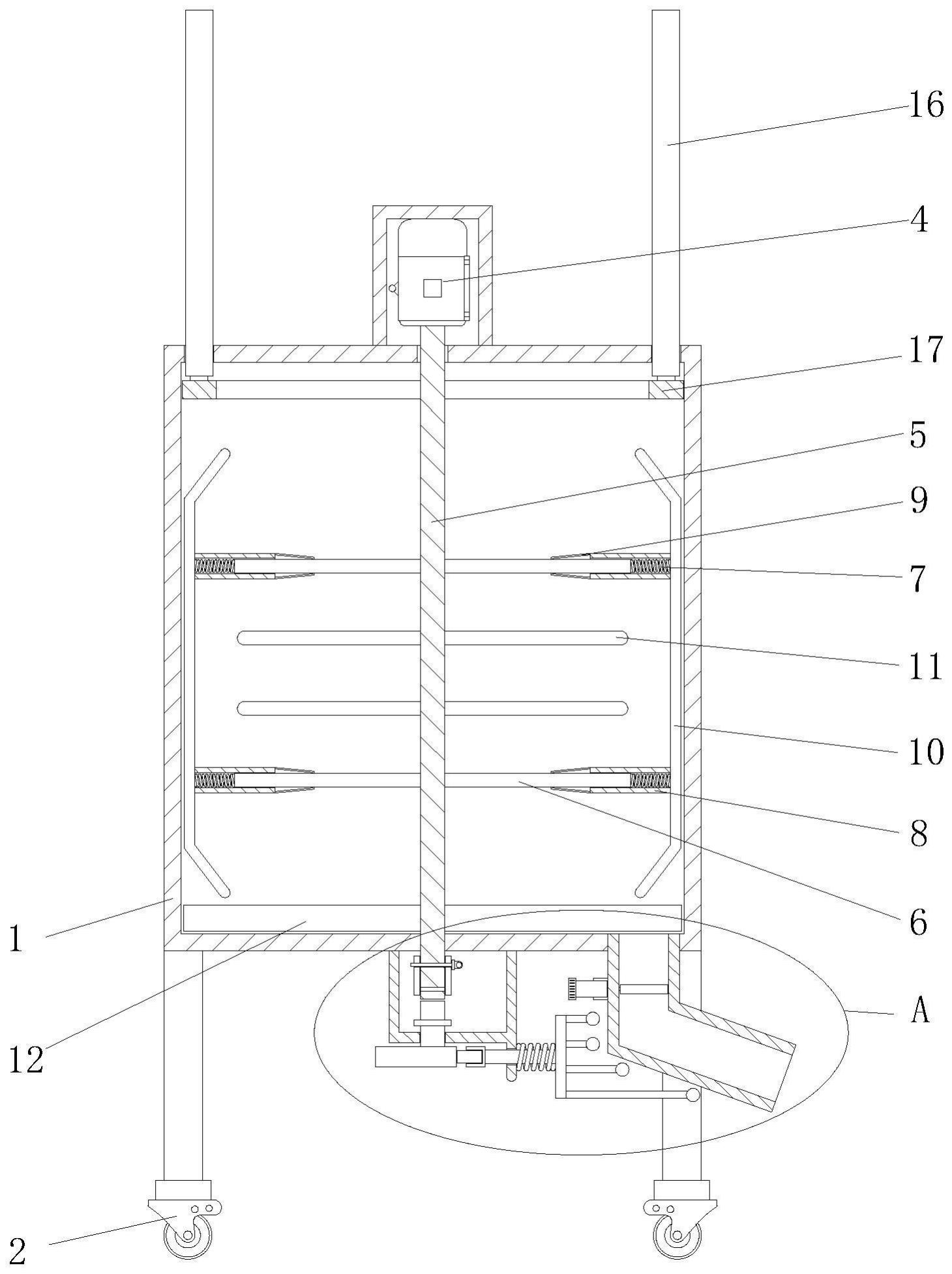

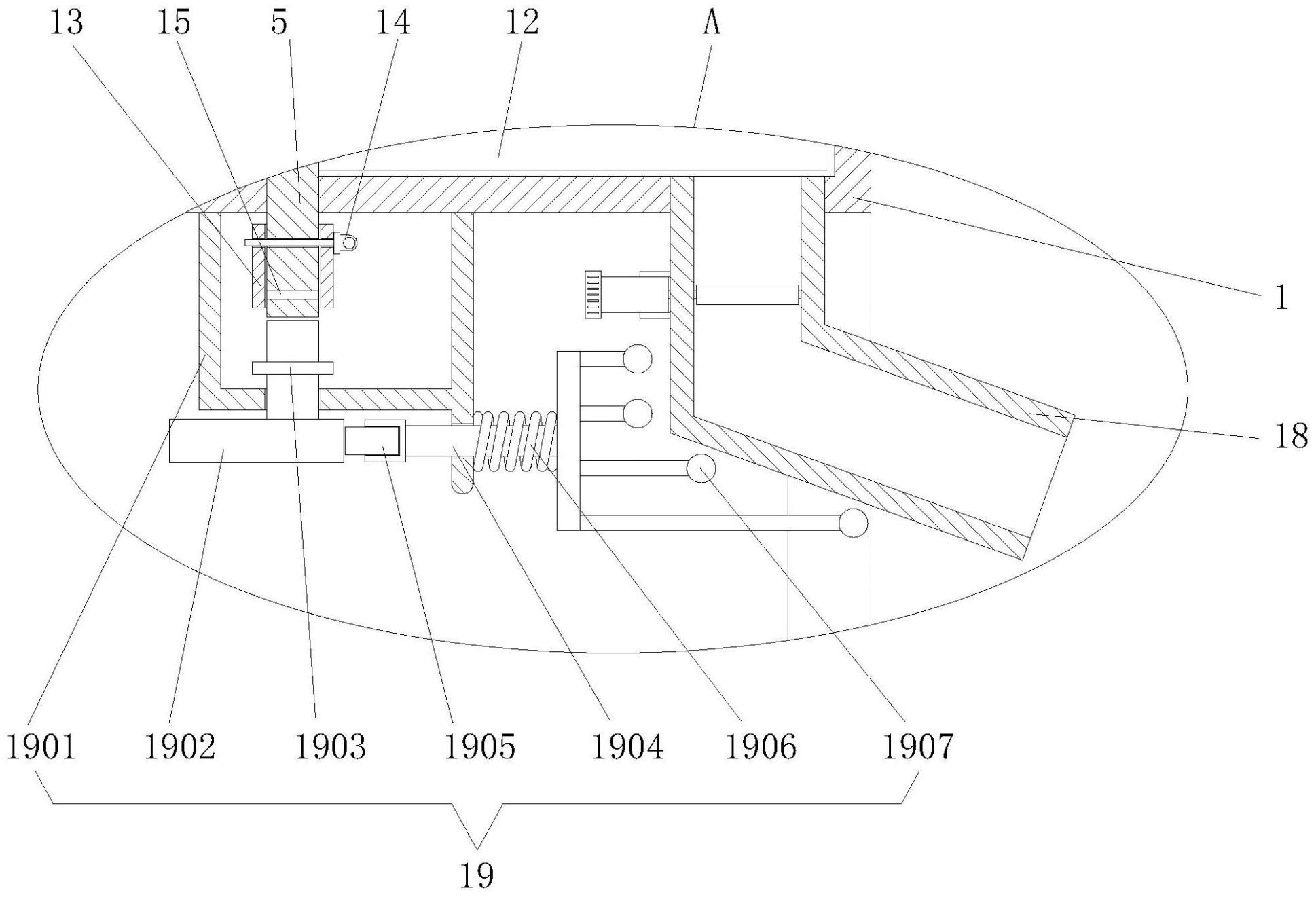

 图2  图3  图4  图5 图1为本实用新型正视剖面结构示意图； 图2为本实用新型正视外观结构示意图； 图3为本实用新型图1中A处放大结构示意图； 图4为本实用新型承载箱、转轴、支撑杆、套筒、橡胶套和第一刮条连接结构示意图； 图5为本实用新型承载箱、进料口、电动伸缩柱和下料通道连接结构示意图。 图例说明： 1、承载箱；2、自锁滚轮；3、进料口；4、马达；5、转轴；6、支撑 杆；7、压缩弹簧；8、套筒；9、橡胶套；10、第一刮条；11、搅拌杆；12、 第二刮条；13、连接套；14、插销；15、插孔；16、电动伸缩柱；17、刮环；18、下料通道；19、辅助振动机构；1901、支架；1902、凸轮；1903、 挡环；1904、活动杆；1905、活动滚轮；1906、拉伸弹簧；1907、敲击杆。
——摘录自“国家知识产权局网站”
