土工合成材料系列标准解读(五):铁路工程土工合成材料技术标准 土工布(Q/CR 549.5-2016)
【字体: 】  【发布日期:2017-11-07 14:57】  【来源:中国土工合成材料工程协会】  【作者:秘书处】
一、引言
    随着经济的快速发展,我国土工合成材料产品的类型、品种、数量逐渐增多,应用范围和应用领域也越来越广泛。为了促进土工合成材料产品标准化、规范化,统一产品相关技术要求,保障产品及工程质量,近期我国相关行业编制或修编了土工合成材料产品、应用技术标准或规范。为便于各位同行及时了解相关标准(规范)信息,掌握最新动态,中国土工合成材料工程协会秘书处通过收集整理,陆续对有关土工合成材料的相关标准和规范进行解读。
    本期介绍中国铁路总公司标准——《铁路工程土工合成材料第5部分  土工布》(Q/CR 549.5-2016),该标准已于2017年1月8日颁布实施。
二、编制的必要性
    土工布在铁路工程领域已得到广泛的应用,如路基防排水处理、路基边坡或岸坡冲刷防护、路基坡面防护及地基处理等工程,隧道防水板后铺设土工布作保护层和排水层,桥台边坡防护工程等。
    虽然土工布在铁路工程领域应用广泛、应用类型众多,但铁路行业一直没有自己的产品标准,在设计施工时主要依据国家或其它行业标准制订各铁路工程建设项目的设计、施工和检验参数等,造成铁路行业内采用的土工布产品标准不一致、检验方法和手段不统一、人为控制因素较多、现场产品质量难以控制。
    为了规范我国铁路行业内土工布产品质量和应用范畴,促进铁路土工布产品标准化、规范化、系列化,统一产品相关技术要求,确保工程质量,中国铁路总公司立项编制《铁路工程土工合成材料第5部分 土工布》产品标准。
三、标准的主要内容
    (1) 制定了土工布产品的分类方法、命名格式、产品规格及应用范围。
    (2) 制定了土工布产品的技术要求,对各类土工布从外观质量和技术性能指标等方面提出了明确要求。
    (3) 提出了一系列土工布产品检验方法,包括取样和试样制备、外观、尺寸、抗拉断裂强度和断裂伸长率、撕破强力、CBR顶破强力、握持强力、等效孔径、垂直渗透系数、单位面积质量、抗紫外线性能、刺破强力、动态穿孔(落锥)、湿筛孔径、摩擦系数、蠕变性能、抗磨损性能、抗氧化性能、抗酸碱性能、定负荷伸长率和定伸长负荷、土工袋、土工模袋、土工管袋缝合处抗拉强度等指标的试验方法,并以附录的形式对主要试验的原理、设备、试样、试验步骤以及计算方法等进行了详细规定。
    (4) 制定了土工布产品的检验规则,包括检验分类、出厂检验、型式检验、组批与抽样、判定规则等。
    (5) 规定了土工布产品的标志、包装、运输和贮存等方面的具体要求。
四、部分标准内容简要介绍
    下面就标准中的部分内容进行简要介绍,更多详细说明请阅读该产品标准。
(一) 界定了铁路工程中土工布产品的分类
    (1) 土工布按制造方法可分为无纺土工布、有纺土工布及复合土工布等。
    (2) 土工布按使用功能可分为排水反滤型土工布、包裹型土工布及隔离型土工布等。
    (3) 土工布按原材料及制造工艺分类,无纺土工布、有纺土工布和复合土工布又可以分别进行细类划分,如无纺土工布可分为聚酯短纤无纺土工布、聚丙烯短纤无纺土工布、聚酯长丝无纺土工布和聚丙烯长丝无纺土工布等。
(二) 明确了铁路工程中土工布产品的命名标准
    为了统一铁路工程土工布产品的命名,本标准确定的土工布的命名格式为:产品类型+产品代号+产品标称强度+产品单位面积质量。
    土工布的命名格式如下图所示:

    例如,GTX/PETSNG-9.5-300 表示聚酯短纤无纺土工布,标称强度为9.5kN/m,单位面积质量300g/m2
    复合土工布的命名格式如下图所示:

    例如,GTX2/PPFWG/PETSNG-50-500 表示1层聚丙烯长丝有纺土工布与1层聚酯短纤无纺土工布组成的复合土工布,标称强度为50kN/m,单位面积质量500g/m2
(三) 界定了铁路工程土工布产品的应用范围
    土工布在铁路工程领域应用广泛,如在铁路路基基床中引排地下水、处理基床陷槽或冻害等;在路基或桥台边坡防护中利用土工袋装种植土进行坡面绿化、采用土工模袋、土工管袋等进行浸水冲刷防护;在填筑土中铺设土工布作为加筋材料或作为隔离层;在支挡工程或引排地下水工程中,土工布不仅可直接作为反滤材料,还可与砂、卵砾石、土工网芯、高碳钢丝圈等组成复合排水反滤结构;在地基处理中不仅可直接用作垫层加筋材料,同时其复合产品如塑料排水带、袋装砂井等可用地基土中的排水通道加速地基固结。
    铁路工程土工布产品具体的应用分类如表1所示。
(四) 规定了铁路工程中土工布产品的外观质量和技术指标

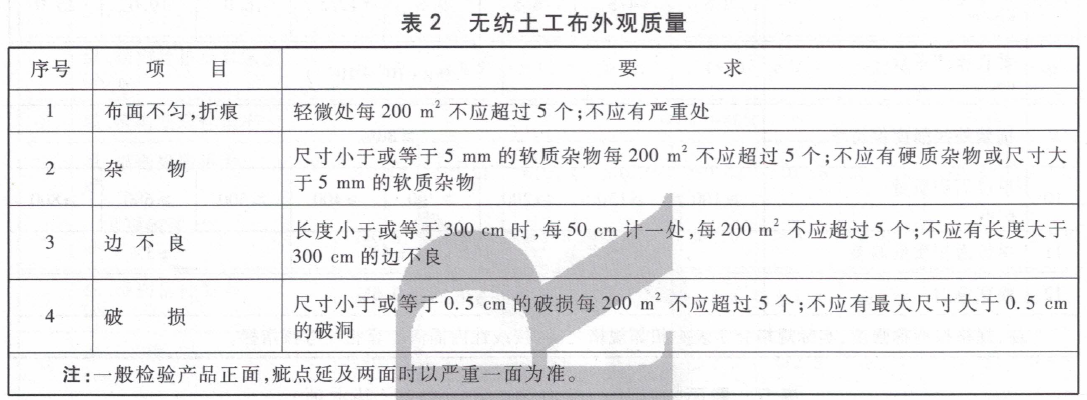

    本标准中明确了无纺土工布、有纺土工布以及复合土工布的外观质量和技术性能指标。以无纺土工布为例,其外观质量要求如表2所示。

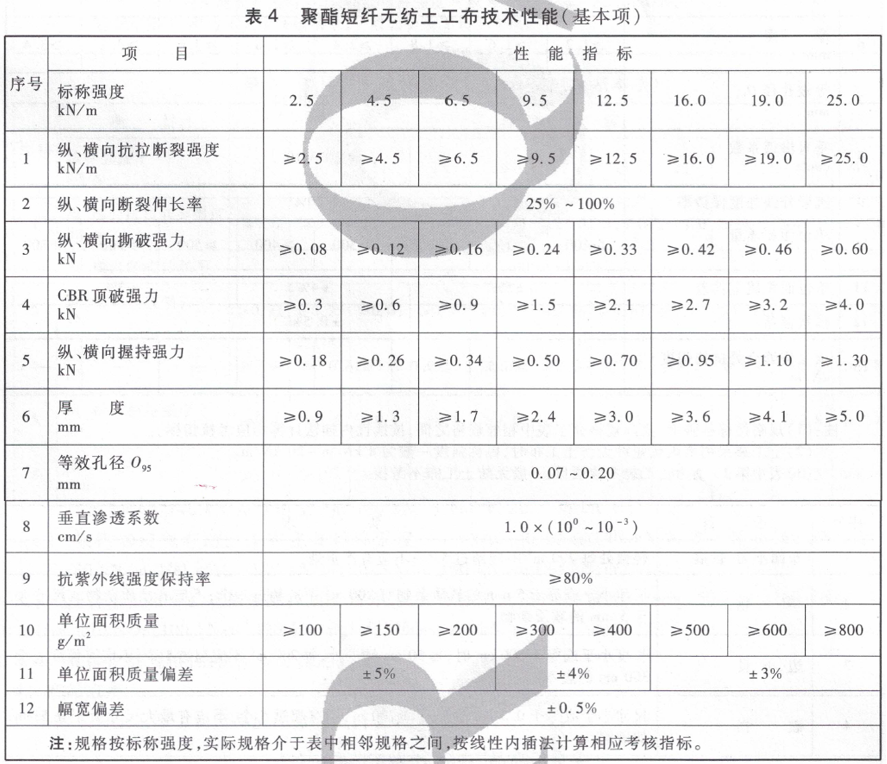

    本标准将技术指标分为基本项和选择项,基本项是产品必须满足的指标要求,选择项是根据设计或实际需要必须满足的指标要求。以聚酯短纤无纺土工布为例,其技术性能基本项具体要求如下表所示:
